2.3 Ввод сигнала генератора в линию

Генератор используется для ввода легко идентифицируемого сигнала в определяемую линию для ее трассировки, идентификации и определения положения с помощью приемника. Существует большое число разных способов ввода сигнала генератора, которые могут быть использованы на различных объектах. При этом, пользователь должен выбрать способ, обеспечивающий ввод оптимального сигнала при минимуме его рассеивания и подавления помехами. Опыт эксплуатации в производственных условиях и возможные ошибки локации определяют лучший способ ввода сигнала генератора.

2.3.1 Выбор параметров генератора

Если генератор имеет несколько доступных частот, то выберите ту частоту, которая наилучшим образом соответствует конкретной задаче: высокая частота — для линий с высоким сопротивлением или небольших телекоммуникационных линий; средняя — для силовых кабелей и протяженных металлических трубопроводов или для ввода сигнала путем индукции; а низкочастотный сигнал — для трассировки на больших расстояниях при минимуме взаимодействия с другими линиями.

Убедитесь в том, что приемник переключен на ту же самую частоту, что и генератор.

Для эффективной локации используют по возможности наиболее низкую мощность сигнала. Высокая мощность приводит к распространению сигнала за пределы определяемой линии и взаимодействию с другими (неопределяемыми) линиями. Трассировка в линии ясного сигнала небольшой мощности значительно легче. После того, как сигнал введен в линию, проводите его трассировку и локацию на расстоянии примерно 20 м. Уменьшите уровень сигнала, если отклик приемника имеет слишком большую величину. Наличие опыта существенно облегчает выбор мощности, соответствующей конкретной задаче локации.

2.3.2 Непосредственный ввод сигнала генератора

1.6.3


3.5

Преимущества: идентификация заданной линии по месту использования. Этот способ применяют для использования в трассировочных проводах, распределительных системах с металлическими водогазопроводными трубами, телекоммуникационных парах проводов или экранах силовых кабелей (применение должно выполняться только квалифицированным персоналом), или в трубопроводных линиях, имеющих доступные места для присоединения генератора.

Недостатки: Нет: однако, иногда возникают трудности при подключении к клапанам или линиям, подвергшимся сильной коррозии; невозможность подключения к проводникам электрического кабеля, находящимся под напряжением.

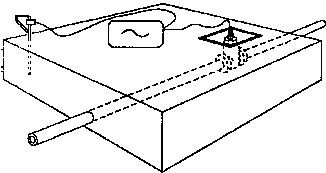

Процедура подключения: Вставьте штекер соединительного провода в гнездо выхода генератора и подсоедините другой конец провода к определяемой линии. Если необходимо, то очистите место присоединения от краски, ржавчины или окалины для обеспечения надежного электрического контакта.

Тема прямого подключения генератора кабелеискателя рассмотрена также на страницах:
• Подключение генератора кабелеискателя
• Подключение к кабелю генератора звуковой частоты
• Подключение и использование частот генератора
• Подключение современных генераторов кабелеискателей
• Схемы подключения генератора кабелеискателя: правильные и не совсем

Присоедините заземляющий провод к отдельной (независимой) точке заземления на расстоянии примерно 4 или 5 метров от генератора и по возможности под прямым углом к определяемой линии. Не подключайте провод заземления к трубам с водой или другим подземным линиям, к которым затем будет подведен сигнал генератора. Используйте приемник в пассивном режиме для проверки отсутствия подземных линий между точкой заземления и генератором; они могут "перехватить" сигнал и усложнить локацию.

Генератор включайте только после того, как выход генератора напрямую соединен с линией и выполнено подсоединение заземляющего провода к соответствующей точке заземления.

Изменение тона звука в наушниках или показаний на дисплее укажет на то, что цепь от генератора через определяемую линию и провод заземления замкнута. Оцените изменение тона или показаний на дисплее путем включения генератора при присоединении выхода генератора к линии и при его отсоединении.

Если нет изменений тона звука или показаний дисплея, то проверьте контакты в месте присоединения к определяемой линии и точке заземления.

Если необходимо, то выберите другую точку заземления или увлажните сухой грунт или песок в месте присоединения заземления.

Изменение тона или показаний дисплея укажет на наличие хорошего контакта, что соответствует вводу сигнала высокого уровня в определяемую линию.
