Вилка является дополнительной принадлежностью локационного комплекта и используется для ввода сигнала генератора в собственную силовую розетку служебного кабеля или кабеля питания на улицах. При этом, сигнал в системе электропитания может детектироваться на расстоянии нескольких сотен метров от точки ввода сигнала.
Преимущества: Данный способ обеспечивает ввод высокоселективного сигнала для локации силовых кабелей. Наиболее надежный способ локации в системах распределения электроэнергии на улицах.
Недостатки: Необходимо наличие соответствующих розеток для подключения вилки генератора с целью ввода сигнала.
Процедура установки: Вставьте одну вилку в гнездо выхода генератора, а другую в собственную силовую розетку кабеля. Подключите питание к розетке. При вводе сигнала от генератора розетка должна находиться под напряжением.
Вилка включает в себя защитное устройство, которое состоит из фильтра, изолирующего генератор, и предохранителя, обеспечивающего защиту пользователя и генератора от напряжения в линии до 250 В.
Сигнал вводится между проводником, находящимся под напряжением, и проводником заземления на 3-х контактной вилке и между проводником, находящимся под напряжением, и нейтралью на 2-х контактной вилке.
Присоединение заземляющего провода к удаленной точке заземления позволяет увеличить расстояние трассировки при использовании 2-х контактной вилки.
Использование 3-х контактной вилки обеспечивает получение лучших результатов при максимальном расстоянии трассировки и снижает взаимодействие между линиями.
В случае двухпроводных защитных систем с несколькими точками заземления (Protective Multiple Earth — PME), где нет собственных соединений, сигнал, вводимый с помощью вилки может не определяться. Для локации этих кабелей выполните соединение с удаленной точкой заземления.

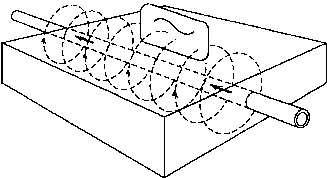

Генератор имеет антенну, которая позволяет индуцировать сигнал в линию, расположенную прямо под генератором. Этот способ мало эффективен при локации линий, расположенных на значительной глубине. Использование индукции наиболее целесообразно при глубине залегания линий до 2 м.
Из другой публикации → Индуктивное подключение генератора к кабелю
Преимущества: Сигнал может быть введен без контакта с линией. Очень простой и быстрый для реализации способ.
Недостатки: Возможность индукции сигнала не только в определяемую линию, но также и в близлежащие линии. Значительные потери сигнала в грунте, окружающем линию. Приемник не может быть использован в пределах, как минимум, 10 м от генератора, а часто и на значительно большем расстоянии в случае ввода сигнала высокой мощности от генератора. Индукция не может быть использована для ввода сигнала в линии, расположенные под металлическим или железобетонным покрытием; сигнал отсекается металлическим экраном и арматурой.
Индукция не может использоваться для ввода сигнала в хорошо изолированную линию, если только линия надежно не заземлена с обоих концов.

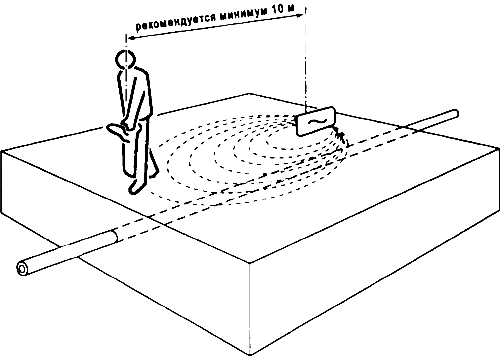

Процедура применения: Включите генератор и расположите его вместе с антенной непосредственно над линией или кабелем и вдоль их оси. Уменьшите чувствительность приемника до минимума и начинайте локацию линии, по крайней мере, на расстоянии 10 м от генератора.
Предупреждение: Генератор также излучает сигнал в окружающую среду, как и в линию, и приемник может определить этот сигнал раньше, чем сигнал, излучаемый линией. Проверьте это путем перемещения генератора на пару шагов в сторону. Если линия обнаруживается снова, то это указывает на то, что приемник расположен слишком близко к генератору. Другой способ заключается в наведении приемника прямо на генератор. Если остается тем же самым или увеличивается, то это указывает на тто, что приемник принимает сигналы из окружающего воздуха. В этом случае, мощность генератора и чувствительность приемника должны быть снижены. Кроме того, может быть необходимо переместить приемник на расстояние 25 или 30 м от генератора.
