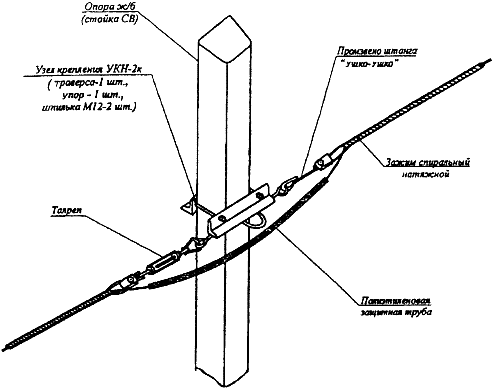

В.11 Схема натяжного крепления самонесущего ОК на опоре типа СВ
| № п.п. | Наименование, тип | Единица изменении | Количество | Масса, кг | |
| Ед. | Общ. | ||||
| 1 | Узел крепления УКН -2к | к-т | 1 | 4 | 4 |
| 2 | Штанга "ушко-ушко" | шт. | 1 | 1,1 | 1,1 |
| 3 | Талреп Т-10-01 | шт. | 1 | 0,7 | 0,7 |
| 4 | Зажим спиральный натяжной* | к-т | 2 | * | * |
| 5 | Труба ПНД-25 | м | 1 | 0,1 | 0,1 |
* Данные определяются проектом. Примечание - | |||||

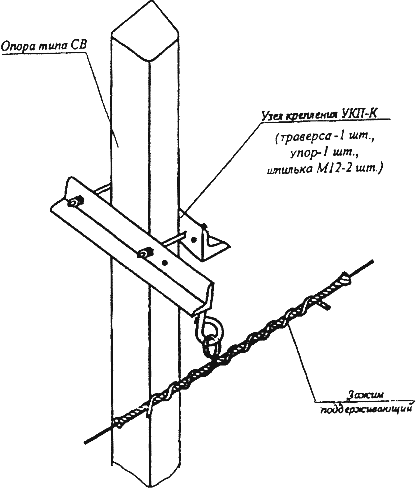

В.12 Схема поддерживающего крепления самонесущего ОК на опоре типа СВ
| № п.п. | Наименование, тип | Единица измерения | Количество | Масса, кг | |
| Ед. | Общ. | ||||
| 1 | Узел крепления УКП-К | к-т | 1 | 4,05 | 4,05 |
| 2 | Зажим поддерживающий* | к-т | 1 | * | * |
* Данные определяются проектом. | |||||
