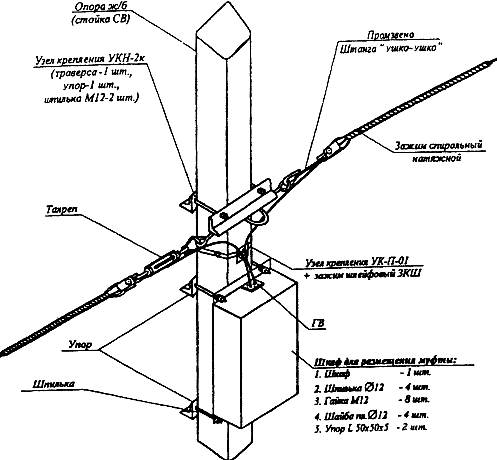

В.13 Схема натяжного крепления самонесущего ОК и шкафа для размещения муфты с запасом кабеля на опоре типа СВ
| № п.п. | Наименование, тип | Единица измерения | Количество | Масса, кг | |
| Ед. | Общ. | ||||
| 1 | Узел крепления УКН-2к | шт. | 1 | 4 | 4 |
| 2 | Узел крепления УК-П-01** | шт. | 1 | 0,25 | 0,25 |
| 3 | Штанга "ушко-ушко" | шт. | 1 | 1,1 | 1,1 |
| 4 | Талреп Т-10-01 | шт. | 1 | 0,7 | 0,7 |
| 5 | Зажим спиральный натяжной* | к-т | 2 | * | * |
| 6 | Зажим шлейфовый ЗКШ* | шт. | 1 | * | * |
| 7 | Хомут ленточный* (1,5 м×1+1 замок) | к-т | 1 | 0,2 | 0,2 |
| 8 | Шкаф ШРМ с хомутами | к-т | 1 | 41 | 41 |
| 9 | Упор | шт. | 2 | 1,21 | 2,42 |
| 10 | Гермоввод типа УВР-18 | к-т | 1 | 0,28 | 0,28 |
|
* Данные определяются проектом. ** Используется без рым-болта. Примечание - Длина ОК в шлейфе должна обеспечивать допускаемый радиус изгиба кабеля в каждой точке шлейфа (Rдоп.изг.>20d OK) | |||||

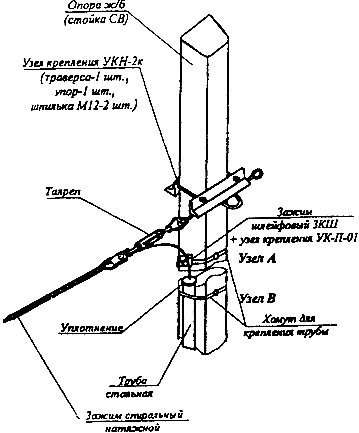

В.14 Схема натяжного крепления самонесущего ОК на концевой опоре типа СВ
| № п.п. | Наименование, тип | Единица измерения | Количество | Масса, кг | |
| Ед. | Общ. | ||||
| 1 | Узел крепления УКН-2к | к-т | 1 | 4 | 4 |
| 2 | Талреп Т-10-01 | шт. | 1 | 0,7 | 0,7 |
| 3 | Зажим спиральный натяжной* | к-т | 1 | * | * |
| 4 | Зажим шлейфовый ЗКШ* | шт. | 2 | * | * |
| 5 | Узел крепления УК-П-01* | шт. | 1 | 0,25 | 0,25 |
| 6 | Хомут ленточный с замком (1,5 м×1+1 замок) | к-т | 6 | 0,15 | 0,9 |
| 7 | Труба стальная* | м | * | * | * |
* Данные определяются проектом. ** Используется без рым-болта. Примечание - Длина ОК в шлейфе должна обеспечивать допускаемый радиус изгиба кабеля в каждой точке шлейфа (Rдоп.изг.>20d OK). | |||||
