Приложение В (справочное)
Схемы крепления ОК на опорах ВЛ

В.1 Схема натяжного крепления самонесущего ОК на опорах круглого сечения

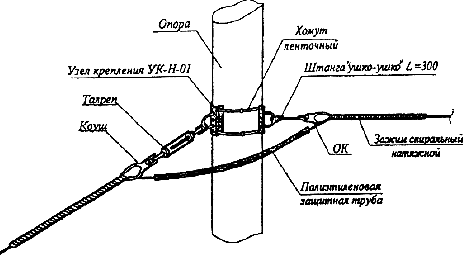

Крепление самонесущего оптоволоконного кабеля на опорах

№ п.п.	Наименование, тип	Единица измерения	Количество	Масса, кг
№ п.п.	Наименование, тип	Единица измерения	Количество	Ед.	Общ.
1	Узел крепления УК-Н-01	шт.	2	1,4	2,8
2	Штанга "ушко-ушко" L=300	шт.	1	1,1	1,1
3	Талреп Т-10-01	шт.	1	0,7	0,7
4	Хомут ленточный* (1,5 м×2+1 замок)	к-т	2	0,4	0,8
5	Зажим спиральный натяжной*	к-т	2	*	*
6	Труба ПНД-25	м	1	0,1	0,1
* Данные определяются проектом. Примечания: 1. Длина ОК в шлейфе должна обеспечивать допускаемый радиус изгиба кабеля в каждой точке шлейфа (Rдоп.изг.>20d OK). 2. Рабочая горизонтальная нагрузка УК-Н-О1 10 кН.

В.2 Схема поддерживающего крепления самонесущего ОК

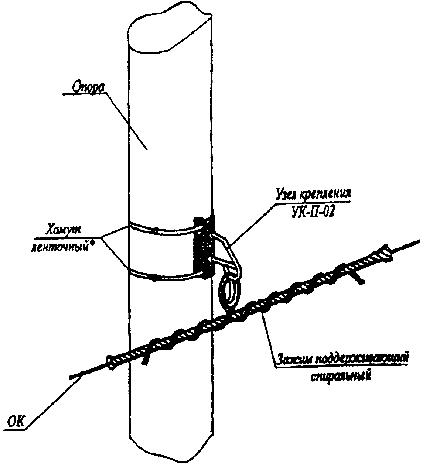

Поддерживающее крепление самонесущего оптоволоконного кабеля

№ п.п.	Наименование, тип	Единица измерения	Количество	Масса, кг
№ п.п.	Наименование, тип	Единица измерения	Количество	Ед.	Общ.
1	Узел крепления УК-П-02	шт.	1	1,6	1,6
2	Хомут ленточный* (1,5 м×1+1 замок)	к-т	2	0,2	0,4
3	Зажим поддерживающий спиральный*	к-т	1	*	*
* Данные определяются проектом. Примечание - Рабочая горизонтальная нагрузка УК-П-02 2 кН.

⇐ Назад на Формы документации по монтажу ОК	СОДЕРЖАНИЕ	Дальше ⇒ Натяжные крепления самонесущего ОК на концевых опорах круглого сечения
