Оконечные устройства ВОЛС. Коннекторы

Оконечивание оптоволоконных (оптиковолоконных, волоконно-оптических) линий. ВОЛС - волоконно-оптисеские линии связи

Коннектор - коннектор

Самый привычный для пользователей и операторов тип соединений это коннектор-коннектор. Соединение многоразовое и типичное. Позволяет переключать входы и выходы аппаратуры без специальных приспособлений. Во многом напоминает электрические штеккера и вилки.

В отличие от электрических соединений в соединении коннектор - коннектор понятие розетка-вилка (мама-папа) несколько изменено. Фактически соединяются два однотипных коннектора посредством специализированного гнезда.

Принцип действия достаточно прост для понимания, чего не скажешь о технологии изготовления. Задача соединения соединить два оптоволокна вплотную с отклонением от оси порядка микрона при этом ограничив усилие оператора, чтобы не допустить сколов в оптоволокне. Наконечники коннекторов выполняются из керамики и имеют прецизионную точность изготовления. Строго по центру керамического наконечника проходит оптоволокно.

С теорией и более научно тема оптического соединения коннекторов раскрыта на странице "Оптические разъемы" из книги Листвиных "Рефлектометрия оптических волокон".

Существуют несколько стандартов оптических коннекторов: ST, SC, LC, FC, FDDI и др. Принцип работы у них одинаковый, различны только способы фиксации или тип крепления к гнезду. Рисунки поясняющие различия наиболее распространённых:

ST-коннектор

ST-коннектор. Коннектор для соединения ВОЛС

ST-коннектор(от англ. Straight Tip). Соединения оптоволоконных линий
Размеры и чертежи ОВ-разъёмов

Самый распространенный в локальных оптических сетях. Керамический наконечник имеет цилиндрическую форму диаметром 2.5 мм со скругленным торцом. Фиксация производится за счет поворота оправы вокруг оси коннектора (байонетное соединение), при этом вращения основы коннектора отсутствуют (теоретически) за счет паза в разъеме розетки. Направляющие оправы сцепляясь с упорами ST-розетки при вращении вдавливают конструкцию в гнездо. Пружинный элемент обеспечивает необходимое прижатие.

SC-коннектор

SC-коннектор. Коннектор для соединения ВОЛС

SC-коннектор(от англ. Subscriber Connector)

Сечение корпуса имеет прямоугольную форму. Подключение/отключение коннектора осуществляется поступательным движением по направляющим и фиксируется защелками. Керамический наконечник имеет цилиндрическую форму диаметром 2.5 мм со скругленным торцом (некоторые модели имеют скос поверхности). Наконечник почти полностью покрывается корпусом и потому менее подвержен загрязнению нежели в ST-конструкции. Отсутствие вращательных движений обуславливает более осторожное прижатие наконечников.

LC-коннектор

Коннекторы типа LC для соединения или оконечивания ВОЛС

Коннекторы типа LC для соединения или оконечивания ВОЛС

Коннекторы типа LC - это малогабаритный вариант SC-коннекторов . Он также имеет прямоугольное сечение корпуса. Конструкция исполняется на пластмассовой основе и снабжена защелкой, подобной защелке, применяющейся в модульных коннекторах медных кабельных систем. Вследствие этого и подключение коннектора производится схожим образом. Наконечник изготавливается из керамики и имеет диаметр 1.25 мм. Встречаются как многомодовые, так и одномодовые варианты коннекторов. Ниша этих изделий - многопортовые оптические системы.

Тот же тип коннектора на два соединения:

Коннекторы типа LC (двойные) для оконечивания ВОЛС

Коннекторы типа LC (двойные) для оконечивания ВОЛС

FC-коннектор

FC-коннектор. для оконечивания ВОЛС
FC-коннектор для соединения оптического волокна
Размеры и чертежи ОВ-разъёмов

FC-коннектор. В данном случае фиксация коннектора к гнезду резьбовое. Характеризуются отличными геометрическими характеристиками и высокой защитой наконечника. Получили широкое применение в межстанционных соединениях связи. Имеет тот же диаметр керамического наконечника что и ST-коннектор.

гнездо для FC-коннектора закреплённое в оптическом кроссе

Гнездо для FC-коннектора закреплённое в оптическом кроссе

FDDI-коннектор

FDDI-коннектор. Соединения ОВ

FDDI-коннектор. Спаренный коннектор для соединения ОВ

Для подключения дуплексного кабеля часто применяют FDDI-коннекторы. Конструкция исполняется из пластмассы и содержит два керамических наконечника. Для исключения неправильного подключения линка коннектор имеет несимметричный профиль.

Технология FDDI предусматривает четыре типа используемых портов: A, B, S и M. Проблема идентификации соответствующих линков решается за счет снабжения коннекторов специальными вставками, которые могут различаться по цветовой гамме или содержать буквенные индексы.

В основном данный тип используется для подключения к оптическим сетям оконечного оборудования.

Промышленностью выпускаются так же розетки-адаптеры для соединения различных типов коннекторов чертежи некоторых из них доступны по ссылке: "Розетки-адаптеры"

Буквы АРС, PC или UPC в обозначении или маркировки ОВ-коннекторов

В маркировке оптоволоконных коннекторов могут также присутствовать буквы АРС, PC или UPC. Аббревиатура АРС обозначает, что угол полировки торца изделия составляет 8°. Обычно оконечные с полировкой АРС изготавливаются с корпусом или хвостовиком зелёного цвета.

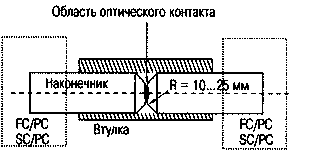

Оптический контакт в месте соединения наконечников PC Оптический контакт в месте соединения наконечников АРС

Рис. А. 13. Схема образования оптического контакта в месте соединения наконечников разъемов PC и АРС.

Затухание на соединении коннекторов оптоволокна. (оптиковолоконных, волоконно-оптических) линий

Производители коннекторов обещают следующие затухание на соединении:

Тип
коннектора
Потери (Дб) при 1300 нм
МногомодовыйОдномодовый
ST0.250.3
SC0.20.25
LC0.10.1
FC0.20.6
FDDI0.30.4

На практике такие хорошие затухания получаются не всегда.

Оконечить волокно коннектором можно и при монтаже стойки (необходим соответствующий инструмент и заготовки коннекторов), но на практике так не делают. В процессе монтажа станционного оборудования или оконечивания оптического кабеля используют готовые и оконеченные оптические шнуры, закупаемые вместе со стойкой или кроссом. Шнур разрезается пополам и каждая половина соединяется посредством сварки с оптоволокном кабеля. Соединения укладываются в кассету (сплайс-пластину) и прячутся в предназначенный для этого бокс. Наружу выводятся только коннекторы, которые вставляются в гнёзда, выведенные на лицевую панель кросса. Станционные операторы могут относится к этим гнёздам как к разъёмам типа "мама". Но по сути гнездо оптоволоконного кросса это просто трубка с необходимыми для данного типа коннектора креплением.

С теорией и более научно тема оптического соединения коннекторов раскрыта на странице "Оптические разъемы" из книги Листвиных "Рефлектометрия оптических волокон".

Так же о строении и принципах построения оптоволоконных коннекноров много информации есть на страницах книги Д.Бейли, Э.Райт Волоконная оптика. Теория и практика. По теме коннекторы из неё страницы → Коннекторы • Свойства коннектора • Общее строение коннектора Распространенные типы коннекторов • Работа с коннекторами • Косички

Информация об оптоволоконных аттенюаторах ранее размещавшееся здесь рарасширена и перемещена на страницу "Оптоволоконные аттенюаторы для ВОЛС"
