Монтаж кроновских плинтов (под врезку)

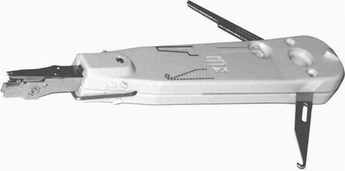

Монтаж плинтов "под врезку" осуществляется специальным инструментом, одна из разновидностей которого изображёна на следующем фото

Тут Увеличенные фото

Выдвижной крючок в нижней части фотографии для выдёргивания запрессованного провода

При создании страницы столкнулся с отсутствием хорошего народного названия этого инструмента. У работников кросса и монтажников нашей местности (Витебская обл. РБ) для обозначения этой штуки применяются слова "пистолет, ножницы и ножик". По-моему с таким же успехом этот инструмент можно назвать даже "степлером".

Официальные названия очень разняться в зависимости от модели и производителя. Привожу небольшой список названий обозначающих, в принципе одно и то же: сенсорный универсальный монтажный инструмент; врезной универсальный инструмент; врезной инструмент для кросса; ударный инструмент и т.п.

Основная рабочая часть инструмента устроена довольно сложным образом. Головка во многом повторяет форму прорезов плинта и к тому же содержит ножницы для обрезки излишков провода (см. фото).

Запрессовка и обрезка кроссировок врезным инструментом

Запрессовка и обрезка кроссировок осуществляется вдавливанием рабочей части инструмента в паз плинта с заложенным проводом. При вдавливании слышится характерный щелчок, происходящий от срабатывания мининожниц. Функция обрезки может быть отключена на ручке инструмента.

Технология заметно ускоряет процесс монтажа плинтов. Больше времени уходит на разбор проводов кабеля, чем на запрессовку. По сути, запрессовка 10 пар это 20 плавных нажатий в необходимые точки на плинте.

В настоящий момент выпускается несколько разновидностей подобных инструментов. Что-то из этого разнообразия отличается только формой ручки, что-то формой головки. При выборе необходимо убеждаться, что он подходит к установленным плинтам. Так как нередки случаи, когда на большом кроссе в ходу два типа инструмента для плинтов, установленных в разное время или от разных производителей

В природе существуют подобные инструменты и более сложной конструкции и даже с электроприводом и аккумулятором. В некоторых изделиях добавляется возможность запрессовки не отдельного провода, а сразу пары или даже пяти пар.
