Бокс БКТО. Плинты кроновские (под врезку)

Бокс БКТО

Собирая материал для этой страницы, столкнулся с массой аббревиатур и названий фирм. Официально об этих боксах и плинтах "под врезку" есть на на страницах "Руководства по строительству":
11.29 Монтаж распределительных коробок с плинтами "под врезку"
11.31 Монтаж боксов типа БКТО

В народе подобные боксы и плинты чаще называют "кроновскими", от названия немецкой фирмы "ADC KRONE" активно поставляющей подобную продукцию на рынок стран СНГ, но и сейчас и ранее изготавливали подобные плинты и другие фирмы. Соответственно то, что установлено на вашей АТС может не иметь к ADC KRONE ни какого отношения. Многие типоразмеры других производителей не всегда совпадают с фирменными изделиями, да и сама технология может несколько отличаться. Поэтому при заказе комплектующих желательно уточнять, что к чему подходит или заказывать всё в одном месте. Например, ножницы для забивки кроссировок могут плохо работать на почти таких же плинтах другого производителя.

Вообще понятие бокс БКТО применяется редко, да и сами эти изделия в отличие от БКТ на боксы не очень похожи. Чаще говорят о кроновских плинтах, то есть о плинтах "под врезку".

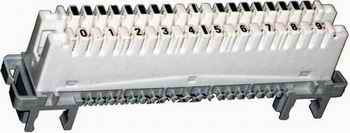

Плинты под врезку (кроновские)
Увеличенные фото

Плинты "под врезку" (кроновские)

Описывая подобные плинты применяют аббревиатуру LSA-PLUS или LSA-PROFIL

Буквы LSA-PLUS это технология запатентованная ADC KRONE. Буквы расшифровываются, язык немецкий:
L - (Lötfrei) без пайки
S - (Schraubfrei) без винтового соединения
A - (Abisolierfrei) без снятия изоляции
P - (Preiswert) экономичная
L - (Leicht zu handhaben) лёгкая в применении
U - (Universell anwendbar) универсальная
S - (Sicher und schnell) быстрая и надёжная

Отличия LSA-PLUS и LSA-PROFIL только в способе крепления плинтов:

Отличия плинтов LSA-PLUS


Плинты LSA-PLUS могут крепиться только на монтажные хомуты
Отличия плинтов LSA-PROFIL
Плинты LSA-PROFIL, в большинстве своем, могут крепиться как на монтажные хомуты, так и на штанги PROFIL

Не всё что использует подобный принцип соединения жил кабеля это LSA-PLUS, есть ещё STG 2000, SLiC с двойным IDC-контактом, SIDTM, и т.д.

Разобраться в отличиях этих технологий непросто, да и нужно ли. Скорее всего многообразие систем создалось особенностями защиты интеллектуальной собственности, а не принципиальными различиями. Так или иначе, принцип создания надёжного контакта без снятия изоляции использовался и раньше, например в модулях СМЖ (фото).

Врезка жил кабеля по технологии LSA-PLUS
Увеличенные
фото

Технология LSA-PLUS предполагает врезку жил кабеля как на фото слева.

Врезные контакты не случайно расположены под углом в 45°. Это обеспечивает дополнительную упругость в местах электрического контакта. Во время зажима края пластин прорезают изоляцию и создают надёжный контакт на соединениях.

Плинт LSA-PLUS в разрезе
Увеличенные
фото

Сам плинт с подключенными проводами в разрезе на фото справа

Группа контактов в глубине плинта (видны на фото) предназначена для возможности разъединения входящей пары проводов от пары исходящей. В данном случае плинт с размыкаемыми контактами, но технология предусматривает четыре варианта с обязательным цветовой окраской (в скобках):

• с размыкаемыми (нормально замкнутыми) контактами (белый)
• с неразмыкаемыми контактами (серый)
• с нормально разомкнутыми (замыкаемыми) контактами (коричневый)
• заземления (красный) Контактная вилка для контроля линии

На кроссах обычно используют плинты с размыкаемыми (нормально замкнутыми) контактами. Размыкаемые контакты позволяют использовать для контроля линии специальную контактную вилку. (Фото слева)

Плинты неразмыкаемыми контактами чаще используют в распределительных коробках, как более надёжные в плане контакта.

Для подключения проводов большего диаметра выпускаются кроновские плинты такого же типорармера но с дополнительными клеммами винтового соединения с кроссировочной стороны.

Плинты под врезку с дополнительными клеммами винтового соединения с кроссировочной стороны
