Абсолютные методы поиска повреждений

Методы поиска повреждений на кабелях подразделяют на абсолютные и относительные. Относительные предполагают определение расстояния до повреждения в процентах к общей длине линии или в метрах от оконечного устройства. (Относительно длины). Абсолютные определяют повреждения прямо на месте.

К относительным методам относятся импульсный, импульсно-дуговой, мостовой (метод петли),

К абсолютным можно отнести индукционный, акустический, индукционно-акустический и в какой-то мере прожиг.

Индукционный метод

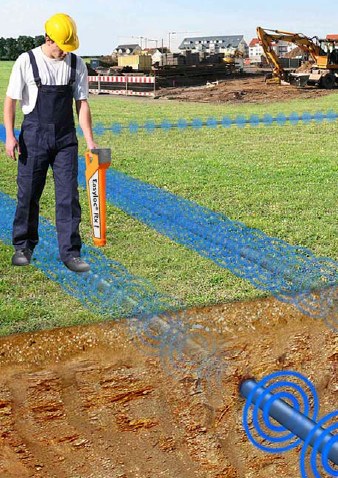

Основан на прослушивании электромагнитных наводок вокруг кабеля при прохождении по нему токов звуковых частот. Один из основных абсолютных методов поиска не только повреждений, но и трассировки кабельной линии. Почти без изменений применяется также на телекоммуникационных кабелях (стр. → Индукционный метод. Поиск трассы кабеля кабелеискателем).

Для введения тока звуковой частоты в кабель используется специализированный генератор. Поиск повреждения или трассировка осуществляется приёмной частью комплекта, состоящего из антенны и приёмника, способных улавливать возникающее вокруг кабеля электромагнитное поле.

Методом можно определить место короткого замыкания в кабеле, трассу прокладки и глубину залегания. Приёмам и способам работы с кабелеискателем, а именно он использует индукционный метод посвящены страницы:
• Подключение генератора кабелеискателя,
• Иллюстрации использования кабелеискателей
• Индуктивные методы трассировки кабеля: схемы и описания
• Подключение к кабелю генератора звуковой частоты

Прожиг или преобразование повреждения

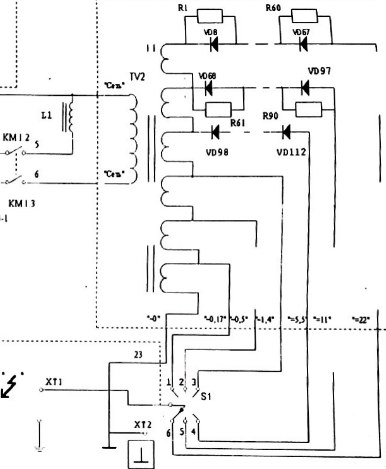

Схема прожигающего устройства ЛВИ—3М (Ярославская)

В силовых кабелях есть также возможность использования больших токов и преобразования повреждения, что серьёзно увеличивает возможности обнаружения места пробоя. Например, в случае, когда происходит пробой изоляции только при большом, в несколько сотен или тысяч вольт напряжении или сопротивление повреждения большое, то средствами высоковольтной лаборатории такое повреждение можно дожечь. Для этой цели используют прожигающее устройство.

Основой такого прибора является мощный высоковольтный трансформатор с возможностью переключения коэффициента трансформации и автотрансформатором в первичной обмотке. Прожиг начинают с постепенного поднятия переменно напряжения в кабеле и наблюдают за протекающим через повреждение током. При каком-то значении напряжения в месте повреждения кабеля возникает устойчивый пробой и соответственно зажигается дуга. Постепенно эта дуга и дожигает место повреждения — полностью сплавляет изоляцию кабеля, превращая её в проводящий ток уголь. Либо, что случается реже, повреждённая жила отгорает до обрыва. Не всегда этот процесс протекает одинаково и для того чтобы добиться устойчивого горения дуги оператору приходится менять коэффициент трансформации установки и выходное напряжение.

В итоге после удачного прожига сопротивление повреждения либо падает до десятков Ом, либо жила переходит в обрыв. В обоих из этих случаев расстояние до повреждения легко определяется импульсным методом (рефлектометром) или индукционным методом (кабелеискателем). Тем не менее, с применением прожига спешить не стоит, так как он имеет свои недостатки. Так его опасно применять на низковольтных кабелях с небольшим сечением жилы — ток, протекающий по кабелю, может его перегреть в неповреждённой длине.

Прожиг кабеля увеличивает время поиска повреждения. Сначала ведь кабель надо дожечь, а затем еще и искать место повреждения индукционным методом. Быстрее определить место повреждения помогает акустический метод с использованием генератора высоковольтных импульсов.

Прожиг в абсолютные методы поиска можно отнести условно. Если вдуматься в его суть, то это даже не метод поиска повреждений, а лишь способ улучшить условия использования таких методов как акустический, индукционный и импульсный. Тем не менее, иногда он может быть использован именно как абсолютный. Его иногда используют при сомнениях в определённых муфтах или разделках - подав через ЛВИ приличный ток можно добиться возгорания сомнительного места, тем самым абсолютно точно определить повреждение.

Акустический метод или метод удара

Метод предполагает использование генератора высоковольтных импульсов и иногда его же называют ударом.

Основой генератора для акустического метода является высоковольтный конденсатор с нагруженным на него трансформатором и выпрямителем. Через автотрансформатор на этом конденсаторе задаётся высокое напряжение. Затем через ручной или автоматический переключатель это напряжение подаётся в кабельную линию. Учитывая приличную энергию, накопленную на конденсаторе, импульс такого генератора на короткое время зажигает дуговой разряд в месте пробоя изоляции с образованием громкого выстрела (удара). Если генератор перевести в автоматический режим, то можно добиться непрерывной последовательности таких ударов.

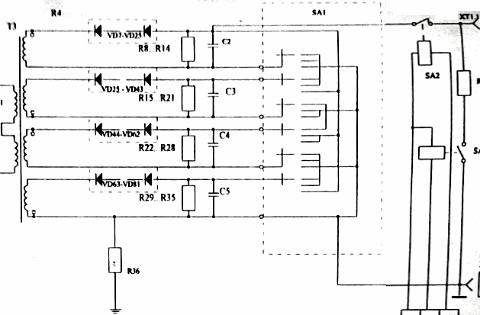

Схема выходного каскада генератора высоковольтных импульсов ЛВИ—3М (Ярославль)

Далее поиск повреждения зависит от характера повреждения изоляции и трассы кабельной линии. Так, если кабель проложен открыто, то выстрелы могут быть слышны на десятки и сотни метров и поиск дефекта сводится прослушиванию трассы без приборов. В месте повреждения, как правило, видны вспышки высоковольтного разряда.

Если кабель лежит в грунте, то конечно, эти удары слышны не так далеко. Но тоже бывает достаточно пройтись по трассе — удары часто слышны в пределах нескольких метров от повреждения, причём часто толчки ощущаются даже подошвами ног.

Стоит заметить, что акустический метод может быть использован совместно с импульсным (→ Импульсно-дуговой метод) и в этом случае он перестаёт быть абсолютным. Результат измерений рефлектометра будет обозначен в метрах, а это уже относительно.

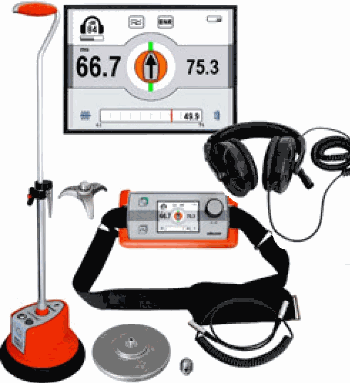

Приемник ударных волн Digiphone+
(геомикрофон слева, вверху
увеличенный экран прибора)

Геомикрофон и индукционно-акустический метод

Если повреждение не выгорело наружу, то возможна ситуация, когда удары не слышны. В этом случае используется специальный геомикрофон. Прибор этого типа, как правило, имеет размер с пол-литровую банку и закреплён на полуметровой ручке. Шнур от такого геомикрофона соединяется со специальным портативным усилителем и оператор, проходя по трассе кабеля, ищет по громкости щелчка место повреждения. Во время поиска датчик прибора периодически ставят на грунт и не шевелят его, слушая щелчки в наушниках. По максимальной громкости разрядов и определяют место повреждения.

В более новых приборах микрофон дополняется ещё и электромагнитной антенной — при этом акустический метод становится индукционно-акустическим. Геомикрофон такого типа ловит не только звук выстрела, но и электромагнитный импульс, возникающий при разряде. Учитывая, что звук распространяется медленней электромагнитного поля, то у электронной начинки прибора есть возможность сравнить время прихода обоих сигналов и рассчитать расстояние до места пробоя в метрах. Результат отображается на экране такого прибора.

Далее ⇒ Мост одинарный Р333
