Мост одинарный Р333
Для дополнения темы "Поиск повреждений в силовых кабелях" разместил на этой странице фотографии старенького приборчика "Мост одинарный Р333". В приборе заложена возможность измерения малых, до милиОма сопротивлений, а так же применение мостовых схем Муррея и Варлея.
Тема использования этих схем раскрыта на страницах: • Теория определения расстояния повреждения , • Виды повреждений изоляции , • Теория из ИРК-ПРО, • Измерение при помощи ПКП-5

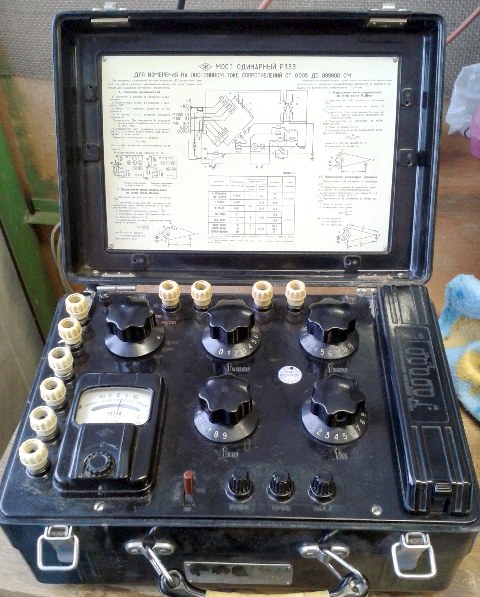

Мост одинарный Р333 внешний вид прибора
В нашей электротехнической лаборатории прибор используется в основном для измерений сопротивления обмоток трёхфазных двигателей и трансформаторов (разница между фазами не более 2%). Схемы поиска повреждений персоналом лаборатории ни когда не использовались - кабельные повреждения ищут импульсно-дуговым и индукционным методами.
В арсенале лаборатории есть и более современные приборы, но например Р333 со светодиодной индикацией равновесия моста постоянно выходит со строя при измерении индуктивной нагрузки (первичные обмотки трансформатора в 1000 кВА). Так что приборчик до сих пор востребован.

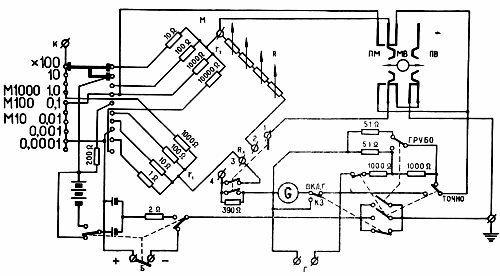

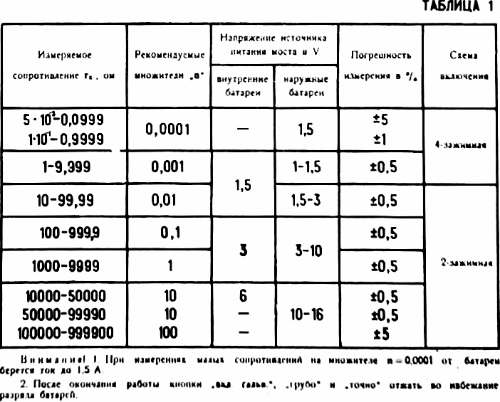

Далее фотографии с крышки этого прибора.

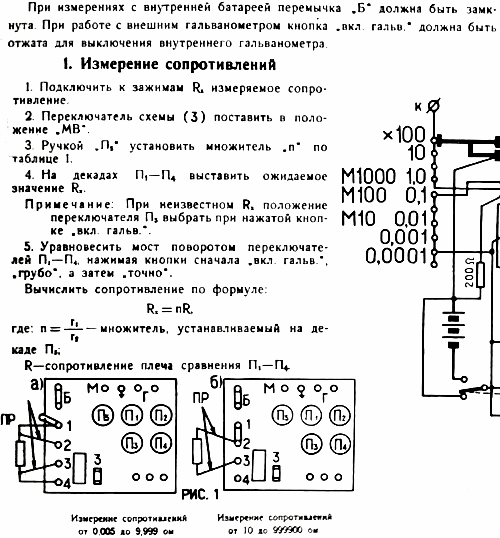

Измерение сопротивлений мостом Р333

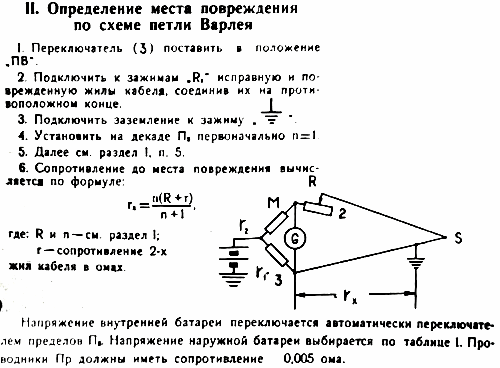

Схема петли Варлея и расчёт расстояния

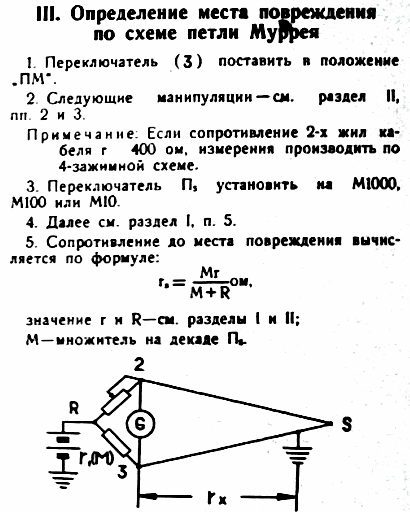

Схема петли Муррея и расчёт расстояния

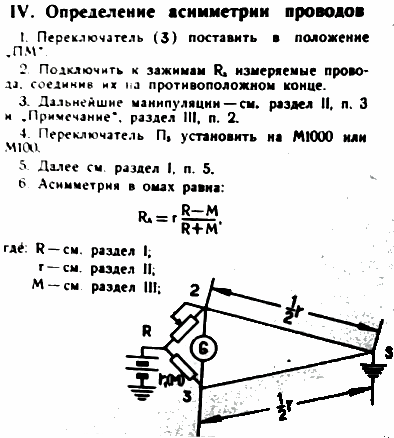

Измерение асимметрии проводов Р333
