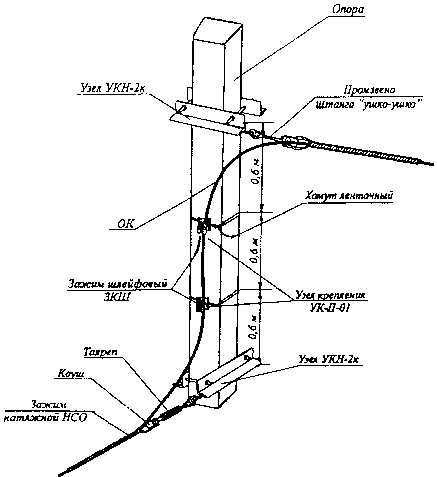

В.15 Схема разанкеровки ОК на опоре типа СВ
| № п.п. | Наименование, тип | Синица измерения | Количество | Масса, кг | |
| Ед. | Общ. | ||||
| 1 | Узел крепления УКН-2к | к-т | 2 | 4 | 8 |
| 2 | Талреп Т-10-01 | шт. | 1 | 0,7 | 0,7 |
| 3 | Штанга "ушко-ушко" | шт. | 1 | 1,1 | 1,1 |
| 4 | Зажим спиральный натяжной* | к-т | 2 | * | * |
| 5 | Зажим шлейфовый ЗКШ* | шт. | 2* | * | * |
| 6 | Узел крепления УК-П-01* | шт. | 2* | * | * |
| 7 | Хомут ленточный 1,5 м×1+1 замок | к-т | 2* | 0,2 | 0,4 |
| * Данные определяются проектом. ** Используется без рым-болта. | |||||

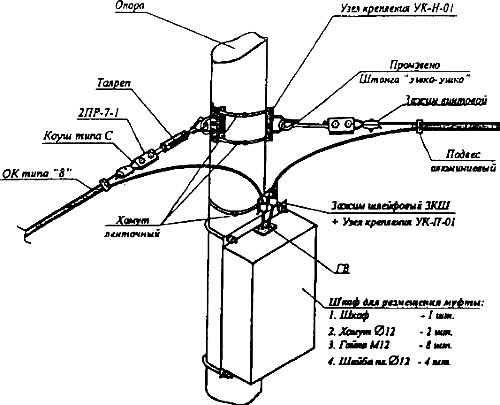

В.16 Схема натяжного крепления самонесущего ОК типа "8" и шкафа для размещения муфты с запасом кабеля на опоре круглого сечения
| № п.п. | Наименование, тип | Единица измерения | Количество | Масса, кг | ||
| Ед. | Общ. | |||||
| 1 | Узел крепления УК-Н-01 | шт. | 2 | 1,4 | 2,8 | |
| 2 | Узел крепления УК-П-ОГ* | шт. | 1 | 0,25 | 0,25 | |
| 3 | Штанга "ушко-ушко" | шт. | 1 | 1,1 | 1,1 | |
| 4 | Талреп Т-10-01 | шт. | 1 | 0,7 | 0,7 | |
| 5 | Коуш типа С (ГОСТ 9689-82) | шт. | 2 | 0,02 | 0,04 | |
| 6 | Зажим шлейфовый ЗКШ* | шт. | 1 | * | * | |
| 7 | Хомут ленточный (1,5 м×2+2 замка) (1,5 м×1+1 замок) | к-т | 1 | 0,2 | 0,2 | |
| к-т | 1 | 0,2 | 0,2 | |||
| 8 | Промзвено 2ПР-7-1 (ГОСТ 2738-82) | шт. | 2 | 0,52 | 1,04 | |
| 9 | Зажим винтовой (ГОСТ 13186-87) | шт. | 2 | 0,06 | 0,12 | |
| 10 | Шкаф ШРМ (с двумя хомутами) | к-т | 1 | 41 | 41 | |
| 11 | Гермоввод типа УВР-18 | к-т | 1 | 0,28 | 0,28 | |
|
* Данные определяются проектом. ** Используется без рым-болта. Примечания: | ||||||
