По способу введения в герметизируемую гильзу-корпус муфты можно разделить на тупиковые и нетупиковые. Называть нетупиковые муфты прямыми неправильно, ибо прямыми называют муфты монтируемые без прозвонки то есть несборные.

Тупиковые муфты связи

тупиковая муфта
Все муфты, кабеля в которые вводятся подобным образом, называются тупиковыми

Тупиковые муфты для заливки битумной мастикой

Тупиковые муфты для заливки мастикой самые простые по конструкции, и часто изготавливаются самостоятельно. Корпус тупиковой муфты это полиэтиленовый стакан или трубка, запаянная с одной стороны. Собственно, дно стакана или запаянный конец трубки и представляет собой тот самый тупик. Герметизация достигается погружением сростка кабеля в этот наполненный битумной мастикой или другим герметиком стакан.

Официально о монтаже кабелей сельской связи.

На практике корпуса таких муфт часто изготавливают из куска полиэтиленовой трубы диаметром от 16 до 63 мм (видел и 100мм, но то, что туда впихнули, нормой не назовёшь). Один конец отрезка трубы нагревают на пламени паяльной лампы или газовки до расплавления и воспламенения края. При этом стараются, чтобы пламя хорошо разогрело внутреннюю поверхность. Затем расплавленный край сжимают посредством ровной поверхности и подошвы сапог. Получается сплюснутый с одной стороны отрезок трубы, который чаще всего и используется для монтажа тупиковых муфт. Между прочим, подобные изделия, правда, красиво упакованные и в комплекте с полиэтиленовой лентой и гильзами можно получить и у поставщиков как комплекты для муфт однопарного кабеля.

Простые тупиковые муфты также изготавливаются литыми и имеют маркировку МТ-16, МТ-36 и МТ-45, где цифра это минимальный наружный диаметр корпуса-гильзы.

тупиковые муфты для кабелей связи МТ-16, МТ-36 и МТ-45
Тупиковая муфта для кабелей связи МТ-16, МТ-36 и МТ-45

Изготавливаются так же тупиковые муфты с оголовниками. Имеют маркировку МТО-36…80, где "О" - оголовник.

тупиковые муфты для кабелей связи МТО-36…80
Тупиковые муфты для кабелей связи МТО-36…80

В своей практике таких не встречал и смысла в них пока не вижу, ибо в самодельную тупиковую муфту с корпусом из полиэтиленовой трубы запросто заливают без проблем даже два ТППэпЗ 50х2х0,5.

Официально из "Руководства по эксплуатации ЛКСМСС"
Приложение 5. Типоразмеры полиэтиленовых муфт для монтажа многопарных кабелей местных сетей связи
Таблица П5.1. Муфты полиэтиленовые соединительные

Таблица П5.2. Муфты полиэтиленовые разветвительные на два направления
Таблица П5.3. Муфты полиэтиленовые разветвительные на три направления
Таблица П5.4. Муфты полиэтиленовые соединительные для бронированных кабелей
Таблица П5.5. Муфты полиэтиленовые станционные

О битумной мастике.

Почему-то другие герметики в наших краях не прижились. Какое-то время в качестве эксперимента что-то заказывали, но доверия они не заслужили (возможно, из-за общего недоверия к новизне, возможно из-за цены). То что касаемо простых тупиковых муфт, то по-прежнему всё, что не заваривается и не заматывается изолентой, то заливается битумной мастикой. Проверенная годами технология не сдаётся, и из новшеств прижились только трубки (ТУТ) и термоусаживаемые муфты XAGA.

Битумная мастика отличается от битума большей пластичностью в холодном состоянии. Данная пластичность обязательна. Несколько раз, работая в эксплуатации, сталкивался с самоделками залитыми битумом. Как правило, дольше первой зимы и весны они не стоят. Находясь в грунте в зоне промерзания, битум при отрицательных температурах становится хрупким, растрескивается и к сросткам жил проникает вода. Причём поиск таких повреждений дело не всегда простое, ибо изоляция не падает до десятков кОм и генератором быстро "сушится".

Были времена, когда с поставкой битумной мастики были проблемы и её варили самостоятельно. Для этого в расплавленный битум добавляли дибутилфталат в объёме 1 к 10 и долго варили перемешивая. По другим непроверенным сведениям добавляли машинное масло, но статистику по выходам из строя муфт на такой мастике ни кто не вёл.

Сейчас битумная мастика поставляется в готовом виде в жестяных банках 2-5 литров. Стоит сказать, что в поставках мастика может иметь в своём составе излишнюю воду. Определяется по преждевременному закипанию при разогреве. В этом случае обычно мастику проваривают длительным разогревом, до той поры пока она не перестаёт кипеть, то есть пока вода не выкипит. Считается, что если такой "влажной" мастикой залить муфту, то изоляция окажется пониженной.

При заливке битумной мастики большое значение имеет температура. Жилы кабеля, гильзы сростков, да и сам корпус сделаны из полиэтилена, который расползается при температуре в 80 градусов, а битумную мастику можно разогреть до гораздо большей температуры. Перед заливкой муфты её температуру нужно проверять специальным термометром. Термометров этих не видели даже старожилы, и проблема для новичков решалась погружением в расплавленную мастику гильзы от скрутки жилы. Если гильза не теряла форму, то мастика не горяча и её можно заливать в муфту. Со временем спайщик приобретал опыт и, как правило, определял готовность мастики к заливке по другим признакам: отсутствие дымка и по вязкости

Заливка (изготовление) муфт на сырых (с пониженной изоляцией) кабелях

Одним из недокоментируемых плюсов тупиковых муфт на битумной мастике является возможность монтажа временных муфт на сырых кабелях с пониженной изоляцией. Гильзы сростков при монтаже такой муфты не заматывались лентой, и мастика попадает, и к сросткам, и к корешкам кабелей. В результате вода находящаяся в кабеле не вызывает резкого падения изоляции именно в муфте. Повторюсь, что такие муфты временные, так как вода со временем разрушет изоляцию жил, и кабель всё равно выходит из строя, но на полгода такой химии, как правило, хватает.

Тупиковые муфты с более сложной конструкцией

К тупиковым муфтам можно отнести оптоволоконные муфты типа МТОК. Но это уже изделие более серьёзное имеющее собственную инструкцию по монтажу.

О монтаже оптоволоконного кабеля.

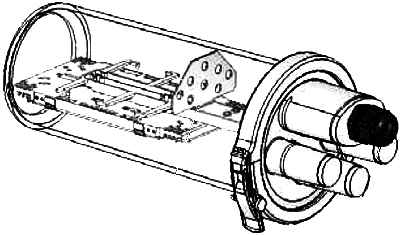

Эскиз тупиковой оптоволоконной муфты МТОК
Эскиз тупиковой оптоволоконной муфты МТОК

На сайте есть инструкция по монтажу МТОК

Также тупиковыми являются и такой относительно новый тип как муфта тупиковая уличная МТУ, но учитывая, что в неё по замыслу конструкторов можно вставлять даже плинты, то вопрос муфта ли это или распределительный ящик.

муфта тупиковая уличная разобранная муфта тупиковая уличная муфта МТУ
Муфта тупиковая уличная МТУ
