По способу введения в герметизируемую гильзу-корпус муфты можно разделить на тупиковые и нетупиковые. Называть нетупиковые муфты прямыми неправильно, ибо прямыми называют муфты монтируемые без прозвонки то есть несборные.
Старейший и почти музейный вид муфт бывший очень распространённым до использования кабелей ТПП. Используются на кабелях со свинцовой и алюминиевой оболочкой. В настоящее время могут заменятся термоусаживаемыми муфтами типа XAGA. Тем более что новые кабеля со свинцовой или алюминиевой оболочкой уже не прокладываются.
Впрочем, в августе 2016 года в рубрике вопрос-ответ появилась страница → Двухконусные и одноконусные свинцовые муфты
Описание монтажа свинцовых оболочек в "Руководстве по строительству..." → Восстановление свинцовых оболочек

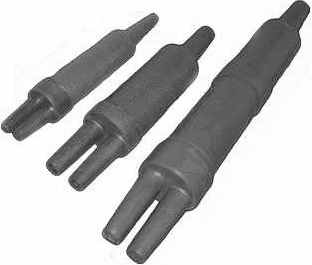

Очень распространённый тип муфт. Используется для соединения кабелей ТПП с любым количеством пар. Состоят из двух или трёх частей, которые, в свою очередь взаимозаменяемы и могут собираться по потребности в перчатки или прямые муфты. Сращивание жил в таких муфтах может осуществляется как модулями СМЖ, так и вручную с изоляцией полиэтиленовыми гильзами. Размер корпуса как правило выбирается по принципу "чтоб влезло", но есть и официальные типоразмеры.
Полиэтиленовые муфты
Надо сказать, что монтаж муфт на кабелях большой парной ёмкости доверяется кабельщикам с высоким разрядом ибо и соединение жил и заварка (герметизация) работа, требующая опыта, а исправление ошибок зачастую невозможно. Процесс заварки полиэтиленовых муфт и их типоразмеры описан на странице "Руководства...".
Про сращивание жил.
Муфты, монтируемые в сухих помещениях и шкафах, монтируют без заварки и герметизируются изолентой, что позволяет в дальнейшем переращивать парную ёмкость по необходимости или проводить измерения.
В настоящее время постепенно вытесняются более удобными муфтами XAGA.
По сути газонепроницаемые муфты ни чего не соединяют а монтируются на целом куске кабеля. Применяются на кабелях содержащихся под постоянным избыточным воздушным давлением, как правило, в кабельных участках использующих КСУ и подобную технологию. Их назначение не выпускать воздух, накачанный в кабель компрессорными установками. Располагаются в шахте АТС и возле оконечных устройств магистрали. Герметизация достигается путём заливки распушённого отрезка кабеля эпоксидным компаундом "Вилад-31". Корпуса газушек это те же самые полиэтиленовые муфты, описанные в предыщем пункте.
Технология монтажа официально описана в главе "Монтаж газонепроницаемых муфт" "Руководства…"
Из опыта. При заливке газушек большого объёма, например на кабеле 500х2 возможен перегрев и расплавление изоляции жил из-за реакции в эпоксидных составляющих. Чтобы этого избежать эпоксидный компаунд приготавливают и заливают в несколько этапов.
Официально из "Руководства по эксплуатации ЛКСМСС"
Приложение 5. Типоразмеры полиэтиленовых муфт для монтажа многопарных кабелей местных сетей связи
Таблица П5.1. Муфты полиэтиленовые соединительные
Таблица П5.2. Муфты полиэтиленовые разветвительные на два направления
Таблица П5.3. Муфты полиэтиленовые разветвительные на три направления
Таблица П5.4. Муфты полиэтиленовые соединительные для бронированных кабелей
Таблица П5.5. Муфты полиэтиленовые станционные
Чудо импортной технологии. Поставляются в виде упакованного листа с замком, зажимами и фольгированным картонным каркасом. Лист с краёв имеет утолщение для фиксации замка. Одна сторона термоусаживаемый пластик покрытый зеленой индикаторной краской, на вторую нанесён термоплавкий клей. Такая конструкция позволяет переделывать существующие муфты без разреза сростков.
Для монтажа муфт-перчаток, то есть разветвлений в комплекте заказываются специальные зажимы-клипсы, позволяющие с каждой стороны завести два и более кабелей. Количество подобных зажимов разное для разных типов. Официально эти клипсы вместе с прочими комплектующими называются разветвительными комплектами.
В комплекте так же присутствует лента наждачки и пакет с силикагелем.
Из опыта. Оболочка муфт XAGA имеет низкую изоляцию. То есть если при монтаже будет допущено касание экрана или жил с термоусаживаемым корпусом муфты возможно понижение изоляции экрана или жил до сотен кОм. Укладка в муфту силикагеля тоже обязательна, были случаи отсыревания картонного каркаса и понижение изоляции экрана.
Подбор муфт XAGA-1000N, XAGA-1000A в зависимости от емкости кабеля ТПП и типа соединителя жил
ø жил | Соединитель | 10 пар. | 20 пар. | 30 пар. | 50 пар. | 100 пар. | 200 пар. | 300 пар. | 400 пар. |
0,32 | TelSplice | 43/8-150 | 43/8-150 | 43/8-150 | 55/12-150 | ||||
AMP STACK | 55/12-300 | 75/15-240 | 75/15-240 | 75/15-400 | |||||
0,4 | TelSplice | 43/8-150 | 43/8-150 | 55/12-150 | 55/12-150 | ||||
AMP STACK | 55/12-300 | 75/15-240 | 100/25-260 | 75/15-400 | |||||
0,5 | TelSplice | 43/8-150 | 43/8-300 | 55/12-150 | 55/12-150 | ||||
AMP STACK | 55/12-300 | 75/15-240 | 100/25-260 | 75/15-400 |
ø жил | Соединитель | 500 пар. | 600 пар. | 700 пар. | 800 пар. | 900 пар. | 1000 пар. | 1200 пар. |
0,32 | TelSplice | |||||||
AMP STACK | 100/25-460 | 100/25-460 | 100/25-460 | 100/25-460 | 122/38-500 | 122/38-500 | 122/38-500 | |
0,4 | TelSplice | |||||||
AMP STACK | 100/25-460 | 122/38-500 | 122/38-500 | 122/38-500 | 122/38-500 | 122/38-500 | 122/38-650 | |
0,5 | TelSplice | |||||||
AMP STACK | 122/38-500 | 122/38-500 | 122/38-500 | 122/38-500 | 122/38-500 | 122/38-500 | 122/38-650 |
Пример: XAGA-1000-N-75/15-300 означает, что муфта подходит для сростка диаметром 75 мм и длиной 300 мм. При этом диаметр кабеля должен быть не менее 15 мм.
Примечание: в зависимости от используемой технологии изготовления сростка (размещение соединителей и т.д.) размер сростка может отличаться от приведенных значений.
Разветвительный комплект
Состав:
Разветвительный зажим
Провод с зажимом для обеспечения непрерывности экрана
Салфетка для протирки
Алюминевая фольга
Пластмассовый поясок
Маркировка:
ВОКТ-5S-43/8-75/15 | Разметвительный комплект с малым зажимом. |
ВОКТ-5M-92/25-125/30 | Разметвительный комплект со средним зажимом. |
ВОКТ-5L-160/42-200/50 | Разметвительный комплект с большим зажимом. |
Визуально отличаются от неоптоволоконных муфт большим размером, так как должны иметь внутри корпуса кассету (сплайс пластину). Наиболее распространенным изделием этого класса является муфта МОГУ.
Стоит заметить, что по удобству разборки в последующей эксплуатации муфты МОГУ проигрывают легко разбирающимся тупиковым муфтам МТОК. Но они более надёжны из-за отсутствия разъемных соединений.
