→ ? Здравствуйте! Спасибо большое за Ваш проект, всё интересно, познавательно и необходимо. К сожалению, специалистов по медной телефонии теперь практически не осталось, да и не готовят их нигде. Приходится заниматься самообразованием, что бы хоть как-то поддерживать ведомственные телефонные сети в рабочем состоянии.

Прочитал тему про распределительные коробки КРТ 10, но к сожалению не нашёл ничего про обозначение на крышках. Допустим, на крышке коробки закрывающий плинт написано 596 Г33-5. Первая группа цифр номер АТС, а далее буква с группой цифр что обозначает?

Маркировка КРТ не всегда однотипна. Cуществуют руководящие документы для правильной маркировки, но я как-то сходу их не нашёл. (смотреть PS)

Обычно первая цифра номер шкафа, откуда идёт распределение, потом номер плинта в этом шкафу.

3.2.7.12. На лицевой стороне корпуса коробки с помощью трафарета должны быть написаны номер распределительного шкафа, в сеть которого включена данная коробка, и номер плинта в распределительном шкафу, с которым коробка соединена. В случае, если коробка запараллелена с другой, дополнительно указывают индекс параллельности (а, б, в)

В Вашем случае могу предположить, что эта коробка запитана прямо со станции (прямое питание), поэтому и маркировка соответствующая "Г33" -громполоса №33, "5" - пятый десяток этой полосы

P.S. Выписка из Правил ТО и ремонта ЛКВСМСС раздел 3.2.7. Требования к оконечным кабельным устройствам

→ ?

Спасибо за ответ! То есть, допустим кабель ТПП 100х2 приходит прямо с АТС, без захода в ШР, и уже в здании, посредством муфт, и кабелей меньшей ёмкости до КРТ-10? Так практиковалось?

В ШР на боксах мы не нашли вообще обозначений с цифрой 33, которая указана на КРТ. Поятно теперь, почему. А если кабель с АТС заводится в ШР, то на боксе имелось бы обозначение Р-33??

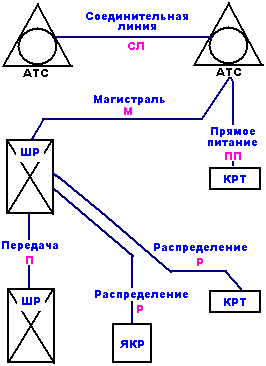

Телефонное распределение, соединительная линия, прямое питание, магистраль, передача

1. Да, практиковалось, и называли такой тип распределения "Прямое питание"

2. Кабель заведённый в ШР с АТС маркируется с буквой "Г" - громполоса, то есть, было бы Г33. Или, реже "М" - магистраль (М33). Буквой "Р" маркируется распределение, но в шкафу не может быть 33 места под сотенный бокс и бокс в шкафу будет назван "Р3". КРТ же всего лишь десятка из этого бокса и если она на этом боксе третья, то уже сама коробка будет подписана как Р33 или Р3-3

→ ?Андрей, спасибо за ответ! Добрый день!

Действительно, в подвале нашли множество кабельных ящиков, в которых смонтированы муфты с выходом кабелей меньшей ёмкости. В первый ящик входит сотня из канализации, минуя ШР, остальные кабели все заведены в ШР. Ни на одном из кабелей бирок нет, пару бирок есть в колодце на свинцовых кабелях, под шкафом. Нумерация боксов в шкафу М-0, М-1, М-3. Это боксы со станции.

С распределением вроде тоже разобрались, этот шкаф видимо на несколько домов.

Ещё проблема в следующем, у нас теперь нет постоянных работников на станции, в частности на АТС большой ёмкости параллельно работает координатная АТС и электронная, так же установлено оборудование GPON. Раньше можно было позвонить в любое время на кросс, для элементарной проверки линии. Теперь нужно давать официально заявку, тогда на станцию к определённому времени приезжает дежурный работник!!!

В общем-то сейчас кабельной ёмкости полно, люди отказываются от проводных телефонов, поэтому проблемы с плохими парами решаются быстро, пересаживать можно сколь угодно. Есть многоквартирные дома, где остались по 1-2 абонента медной телефонии! А коробку смотришь, где старая проводка ещё сохранилась, дык там на каждую пару плинта подключено по два абонента по спаренной схме! И всё равно людям тогда не хватало телефонов.

Сейчас в новые дома медь не заводят вообще и телефонную канализацию не строят. Ума хватило не демонтировать медь в жилых домах, и прекратить попытки перегнать всех на GPON. В Москве там более радикально, успели демонтировать медные кабели даже в жилых домах.

Спасибо ещё раз! Успехов и удачи!

23 нояб. 2018 г
