Здравствуйте! На Вашем сайте http://izmer-ls.ru/ в рубрике "Искатели скрытой проводки" изучил представленные схемы.

Большинство из них представляют из себя устройства, требующие применения микросхем и относительно сложны в изготовлении и настройке.

Схема же, представленная на странице "Простой искатель скрытой проводки", в которой применен всего один полевой транзистор, обладает недостаточной чувствительностью: при условии, если электропроводка заложена в пустотах бетонных перекрытий, найти ее с помощью такого прибора почти не представляется возможным.

В радиолюбительской литературе лет 20 назад наткнулся на более чувствительную схему всего на 3-х транзисторах, в которую, в свою очередь, добавил стрелочный индикатор и микромощный динамик ("пищалку") из сломанной игрушки. С ее помощью удалось отыскать не один десяток проводов в стенах и потолках, избежав тем самым их повреждения при ремонте. Так же иногда, при отсутствии других приборов, неоднократно определял наличие напряжения на силовых и высоковольтных кабелях при проведении земляных работ. Надеюсь, эта схема будет кому-либо полезна, ее изготовление заняло у меня всего 15 минут.

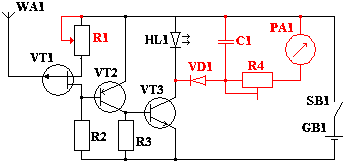

VT1 - КП103, VT2 - KT203, KT361, VT3 - KT315, KT3107;

R1 - 47 кОм, R2 - 51 кОм, R3 - 15 кОм, R4 - 22 кОм;

VD1 - КД522, GB1 - 3 В, C1 - 0,47 мкФ;

HL1 - любой сверхъяркнй на 3 В, SB1 - любая без фиксации

РА1 - индикатор уровня записи М68501 или подобный. Антенна WA1 - отрезок длиной 5 см, изготовлен из латунной пластины с площадью сечения 20 мм или медная проволока диаметром 10 мм

Компоненты, выделенные красным, внесены для удобства и могут быть исключены. В этом случае, вместо переменного резистора R1 ставится постоянный, номиналом 1кОм.

Параллельно светодиоду HL1 может быть подключен высокоомный излучатель звука - микромощный динамик или головные телефоны

С уважением, Вячеслав Тряхов, г. Ковров
