Словарь-глоссарий профессионализмов, определений и сокращений связи

М
Телефонное распределение, соединительная линия, прямое питание, магистраль, передача

Магистраль (М)

Кабельная линия от станционной шахты до распределительных шкафов. Имеют номер уникальный для одной станции.
Как правило термин магистраль используют кабельщики и техучёт. У работников кросса и монтёров чаще употребляется понятие громполоса. Магистраль может содержать несколько громполос или только часть одной громполосы.
Маркируются посредством клейм на свинцовых кольцах в каждом смотровом устройстве. Клеймение содержит номер магистрали, количество пар и диаметр жил кабеля. Пример маркировки: М-3 200х2х04

К магистральным кабельным линиям относятся:
- кабельные линии, проложенные от кроссового оборудования телефонной станции до распределительных шкафов;
- кабельные линии прямого питания, проложенные от кроссового оборудования до распределительных коробок и кабельных ящиков (УКС, УКП), минуя распределительные шкафы;
- кабельные линии межшкафной связи.

Правила т.обслуживания и ремонта...

Магистральный участок абонентской линии телефонной сети

Участок абонентской линии местной телефонной сети от кроссового оборудования до распределительного кабельного шкафа, включая участки межшкафной связи, или до абонентского пункта, расположенного в зоне, примыкающей к телефонной станции, телефонной подстанции или концентратору в радиусе до 500 м

Рук-во Прил.А

Маршрут (путь)

Маршрут (путь) - определенная последовательность каналов, станций и узлов сети, которая используется для установления соединений между двумя заданными коммутационными станциями.

РД 45.120-2000

Маршрутизация

Маршрутизация - процесс определения маршрута коммутационной станцией в соответствии с системой правил для передачи сообщения или для установления соединения.

РД 45.120-2000

Междугородная телефонная сеть

Междугородная телефонная сеть - часть телефонной сети общего пользования, представляющая собой совокупность междугородных телефонных станций, расположенных в различных зонах нумерации, телефонных узлов автоматической коммутации и каналов электросвязи, соединяющих их между собой.

РД 45.120-2000

Международная телефонная сеть

Международная телефонная сеть - сеть электросвязи, представляющая собой совокупность оконечных (МНТС) и оконечно-транзитных (МЦК) станций разных стран и каналов, соединяющих их между собой.

Международная телефонная станция

Международная телефонная станция - оконечная коммутационная станция международной сети, обеспечивающая автоматическое установление соединений между станциями и узлами международной и национальной сетей.

РД 45.120-2000

Международный центр коммутации

Международный центр коммутации - оконечно-транзитная коммутационная станция международной сети, обеспечивающая автоматическое установление соединений между станциями и узлами международной и национальной сетей.

РД 45.120-2000p

Межстанционные сети

Межстанционные сети - совокупность коммутационных станций и соединительных линий между ОПС, ОПТС, ТС, УС, ЦС, УСС и с АМТС.

РД 45.120-2000

Местная телефонная сеть

Местная телефонная сеть - часть телефонной сети, общего пользования, представляющая собой совокупность коммутационных станций и узлов, линий, оконечных абонентских устройств, предназначенная для обеспечения телефонной связью абонентов города или сельского района.

РД 45.120-2000

Местный эффект

Местный эффект - прослушивание собственной речи в телефоне аппарата. Объясняется тем, что ток, протекающий через микрофон, поступает не только в абонентскую линию, но и в собственный телефон.

Местный эффект в телефонах и способ его ослабления

Микрофон

Микрофон - прибор для преобразования звуковых колебаний в электрический сигнал звуковой частоты. Бывают угольными, конденсаторными, электродинамическими, электромагнитными, пьезоэлектрическими.

Классифицируются на активные и пассивные. Активные микрофоны непосредственно преобразуют звуковую энергию в электрическую. В пассивных же микрофонах звуковая энергия преобразуется в изменение какого-либо параметра (чаще всего - емкости и сопротивления). Для работы пассивного микрофона обязательно требуется вспомогательный источник питания.

Основные компоненты телефонного аппарата использующего проводную связь

Многомодовое волокно
Multimode fiber

Оптическое волокно, поддерживающее распространение многих пространственных мод.

Многомодовое оптоволокно

Мода

отдельные световые волны, которые могут распространяться в оптическом волноводе или полости; моды имеют различные структуры поля и скорости распространения

Глоссарий. Волоконная оптика

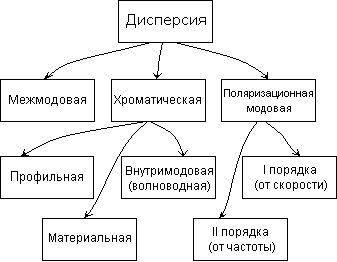

Подробно: Модовое распространение в волокнах виды дисперсий в оптоволокне

Модовая дисперсия
Dispersion

Зависимость скорости распространения сигнала от различных модовых составляющих в оптическом волокне. Приводит к уширению начальногооптического импульса по мере его распространения и ограничивает ширинуполосы пропускания волокна.

Поляризационная модовая дисперсия

Мультиплексор

Мультиплексор - устройство сети абонентского доступа, без концентрации нагрузки, с жестким («статичным») закреплением АЛ за цифровыми каналами к опорным станциям.

РД 45.120-2000

Мультиплексор ЦСИС

Мультиплексор ЦСИС - устройство, являющееся частью сети доступа и выполняющее функции мультиплексирования цифровых потоков, поступающих от нескольких интерфейсов "пользователь-сеть" в общий цифровой поток, передаваемый на АТС с функциями ЦСИС. Мультиплексором ЦСИС должно обеспечиваться предоставление пользователям услуг ЦСИС. поддерживаемых опорной АТС с функциями ЦСИС.

РД 45.120-2000

Муфта прямая соединительная

Муфта, не имеющая разветвлений, то есть не являющаяся перчаткой. В среде кабельщиков прямой часто называют муфту монтируемую без прозвонки (прямо) в отличие от муфты сборной. Иногда муфту называют прямой, чтобы отличить её от муфты тупиковой.

Размещение муфт, смонтированных на кабелях местных сетей связи

Муфта разветвительная. (Перчатка)

Муфта в которой количество соединяемых кабелей больше двух.

Размещение муфт, смонтированных на кабелях местных сетей связи

Муфта тупиковая

тупиковая муфта

Муфта, в которую все кабеля входят с одной стороны корпуса.
Простые тупиковые муфты используются для соединения кабелей не находящихся под избыточным воздушным давлением и герметизируются битумной мастикой. Широко используются для монтажа кабелей с ёмкостью от 1 до 50 пар.
Более конструктивно сложные тупиковые муфты, МТОК (оптоволоконная) и МТУ (уличная), имеют разборный корпус.

Тупиковые муфты
