Глава 4. Регистрация информации о результатах и параметрах локации

Традиционно информация о результатах и параметрах локации записывается вручную сразу же, после определения положения линии и измерения ее глубины в каждой обследуемой точке. При этом, не только достаточно трудно и утомительно вносить эту информацию в соответствующие схемы коммуникаций или в компьютер, но и также исключить дополнительные субъективные ошибки, возникающие при передаче информации.

В настоящее время для регистрации необходимой информации разработано программное обеспечение для портативных компьютеров, которые подключаются к приемникам локаторов.

4.1 Программное обеспечение предназначено в основном для использования при решении следующих задач локации:

• Регистрация информации о глубине залегания и/или потерях тока в подземном кабеле или трубе.

• Регистрация полной информации о параметрах подземных коммуникаций, включая их расположение в пространстве, с помощью подпрограммы топографической съемки.

4.2 Регистрация глубины залегания или потерь тока в трубе или кабеле стала обязательной операцией и, в частности, как часть процедуры приемки новой линии. Программное обеспечение, известное как LineLog, разработано для портативных компьютеров типа Psion Organizer и обеспечивает сохранение, табулирование и отображение в графической форме информации, полученной от приемника.

• Программное обеспечение для передачи информации из приемника в компьютер может быть специально установлено в компьютер или может быть частью стандартной поставки приемника.

• Карта с программным обеспечение LineLog устанавливается в компьютер, который подключается к приемнику.

• Вся информация, отображаемая на дисплее приемника, передается в компьютер. Эта информация включает в себя режим использования антенн, частоту сигнала и т.д., а также результаты измерения тока и глубины залегания линии.

Пример. Стальная водопроводная труба с катодной защитой первые 1600 м проходит под пастбищем, а затем под культивированной почвой.

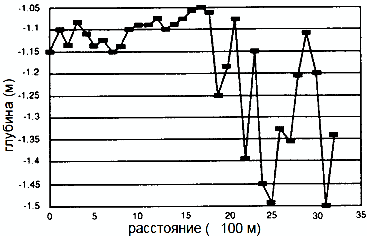

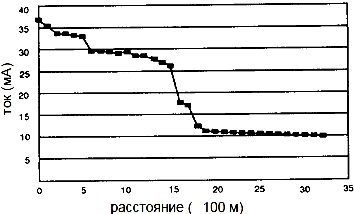

Изменение глубины по длине линии	Изменение потерь тока по длине линии

• В конце топографической съемки информация "сбрасывается" в компьютер и преобразуется в линейные данные, используя флоппи-диск с программой LineLog. Затем эта информация может отображена или представлена в графической форме, используя обычные программы графических редакторов.

4.3 Топографы, выполняющие объектную съемку всех подземных коммуникаций, должны иметь зарегистрированную информацию о пространственном расположении и направлении линий дополнительно к информации, которая отображается на экране дисплея приемника. Приемник может быть совмещен с призмой, установленной на стержне, и затем использован в сочетании с теодолитом.

Созданное на основе LineLog программное обеспечение доступно для использования как с приемником, так и с теодолитом. Использование приемника для локации не требует каких-либо специальных инструкций, однако только квалифицированные топографы могут быть допущены для применения системы в целом.
