→ Определение глубины залегания линий
• Локация и трассировка под водой
Только одна
горизонтальная
антенна
Глубина залегания линии может быть определена и при использовании приемника только с одной горизонтальной антенной.
При определении глубины залегания линии необходимо выбрать такое место над искомой линией, где нет искажения сигнала за счет взаимодействия с другими линиями и данная линия не изменяет своего направления.
В этой книге не приветствуется определение глубины залегания методом 45°. О нём по ссылкам:
• Измерение глубины залегания кабеля
• Измерение глубины залегания методом 45°
Для расчета глубины залегания линии необходимо провести измерение сигнала в различных точках и выполнить проверку точности определения, так как маловероятно, что ошибки из-за искажения сигнала будут одинаковы в различных направлениях.

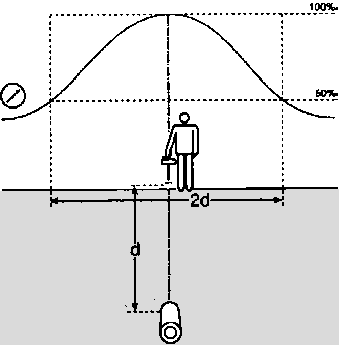

Определите положение искомой линии. Установите показания прибора на отметку 100%, когда он находится прямо над линией. Расположив приемник вертикально и вблизи земли, перемещайте его последовательно влево и вправо до тех пор, пока показания прибора не снизятся до 50%. Отметьте эти точки и проведите измерение расстояния между ними.
Постарайтесь не использовать способ измерения глубины под углом 45°, который часто рекламируется, так как его применение приводит к ошибочным показаниям из- за значительного искажения сигнала.
