Глава 3. Эффективная локация: дополнительные способы локации и трассировки

Известен ряд методов получения информации о подземных кабелях дополнительно к тем, которые были рассмотрены в Главе 2. Кроме того, существует ряд дополнительных способов ввода сигнала генератора, которые весьма полезны в трудных условиях локации.

3.1. Прямое подключение: преодоление проблем

На сайте страница → Подключение генератора кабелеискателя

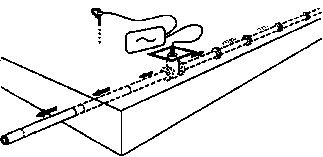

3.1.1 Иногда при подключении заземляющего провода к штатному соединению, основной сигнал не распространяется по определяемому участку линии, а идет в обратном направлении. Причина может заключаться в наличии механических соединений на определяемом участке линии и сварных стыков на противоположном участке. Механические стыки приводят к появлению электрического сопротивления некоторой величины, а сигнал распространяется по пути наименьшего сопротивления, т.е. по участку линии со сварными стыками.

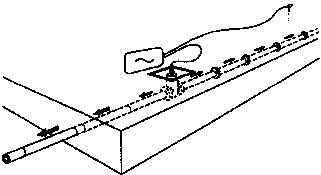

Часто ситуация может быть улучшена путем перемещения заземляющего провода в положение, которое обеспечит прохождение сигнала в требуемом направлении. Это обычно требует перемещения стержня заземления ближе к основному направлению определяемого участка линии. Как правило, это достигается путем использования стандартного провода заземления, однако в более сложных ситуациях, может быть необходимо расположить стержень заземления вблизи определяемого проводника и на расстоянии примерно 200 м от точки ввода сигнала генератора.

Этот способ может использоваться для того, чтобы "заставить" сигнал идти в требуемом направлении от тройника или соединительной коробки. Подключение генератора в двух точках к определяемой линии является более предпочтительным способом везде, где это возможно.

3.1.2 Подключение генератора к одной точке определяемой линии (второй вывод генератора подключается к стержню заземления) часто может вызвать неточности локации. Это может быть обусловлено тем, что сигнал идет не напрямую через определяемую линию к точке заземления, а через близлежащую линию, где величина сопротивления меньше. В ряде случаев эти проблемы имеют место, когда определяемая линия лежит глубже, чем близлежащая линия, сопротивление которой прохождению сигнала меньше, чем у определяемой линии.

Близлежащая линия, параллельная определяемой, может обеспечить возможность локации на больших расстояниях. Подключение одного конца выхода генератора к определяемой линии, а другого — к близлежащей линии, и их соединение вместе в удаленной точке — эффективное двойное концевое соединение. При этом, сигнал будет проходить по определяемой линии, а затем по близлежащей параллельной линии, что обеспечит их локацию. Использование визуальной информации и результатов измерения глубины залегания линий позволит пользователю идентифицировать обе линии.

3.7 и 8

Проблема идентификации определяемой линии может быть решена наилучшим образом, используя локатор с режимами измерения величины тока и распознавания его направления.

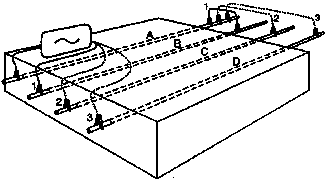

В зонах, где находится много параллельных линий, задача идентификации облегчается путем последовательного их использования для двойного концевого соединения. При этом, положение приемника при локации над определяемой линией остается неизменным и она может быть идентифицирована методом исключения.

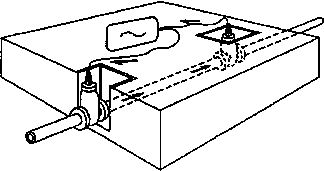

3.1.3 Подключение генератора в двух точках (двойное концевое соединение) является исключительно полезным способом трассировки и идентификации линий на промышленных объектах, насыщенных большим количеством линий. Единственное требование — возможность доступа к концам соответствующих линий. Подключите генератор к доступной точке на определяемой линии. Заземление генератора подсоединяется с помощью длинного кабеля к другой доступной точке, расположенной дальше по линии. Замыкание цепи достигается без использования отдельной точки заземления. Сам длинный кабель должен быть расположен как можно дальше от предполагаемого направления линии.

На сайте страница → Подключение генератора кабелеискателя

Этот способ ввода сигнала генератора является идеальным для идентификации определяемой линии. При подключении в двух точках одной и той же линии, один и тот же уровень тока будет детектироваться во всех точках цепи. Показания на дисплее приемника будут оставаться постоянными, если глубина залегания линии не изменяется.
