2.3. Кабельная сортировка с продольным ведением

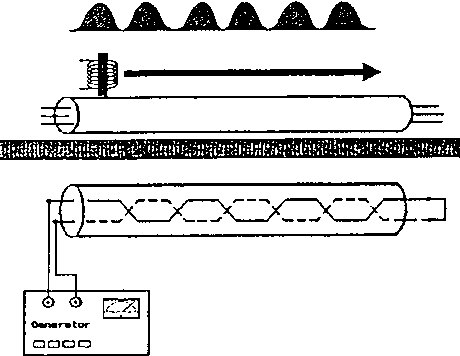

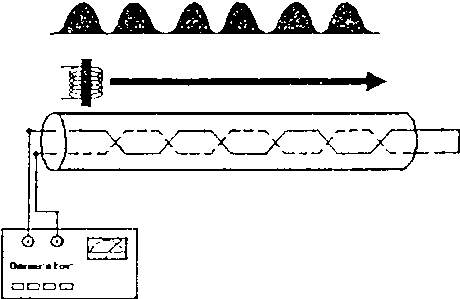

Рис.7. Кабельная сортировка с ведением катушки

При применении этого метода необходимо обращать внимание на то, чтобы присоединялись аналогично только находящиеся снаружи жилы, поскольку в противном случае также здесь могут возникнуть асимметрии. Эти асимметрии проявляются тогда в различных значениях максимумов, которые могут быть представлены следующим образом: 8 - 0 -8 - 0 - 8 - 0 -. Далее следует обращать внимание на то, что в непосредственной близости от кабеля не находится никакой другой кабель, поскольку катушка кабельной сортировки способна принимать звукочастотные поля на больших расстояниях. На рис.8 представлено, как могут при этом возникнуть ошибочные измерения, если поля проницаемы. Мощность генератора при этом необходимо установить на минимальную ( < 2 Вт ). Параллельно к индикации измерительного инструмента прослушивается звуковой сигнал.

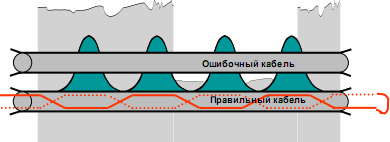

Рис.8. Проницаемость при аудиочастотном методе

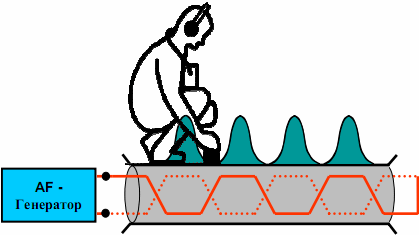

Выбор кабеля при помощи звуковой частоты (Протяжённая скрутка)

Выбор кабеля при помощи звуковой частоты (Протяжённая скрутка)

• низкая частота
• малая нагрузка

Внимание! Возможен ошибочный выбор

	Метод Максимума Используется метод Максимума, когда миниантенна нижней плоскостью направлена к исследуемому кабелю
	Метод Минимума Используется метод Минимума, когда миниантенна направлена боковой плоскостью к исследуемому кабелю
