Коэффициенты PVF и VOP и их пересчёт
В импортных рефлектометрах, как правило, английского и американского происхождения для внесения поправок при определении длины кабелей рефлектометрами применяются коэффициенты VOP (Velociti of Propagation) и PVF, где VF (Vilocity Factor). Не смотря на непохожие названия эти коэффициенты равны, то есть
PVF = VOP
Иногда эти аббревиатуры пишутся строчными буквами (pvf, vop)

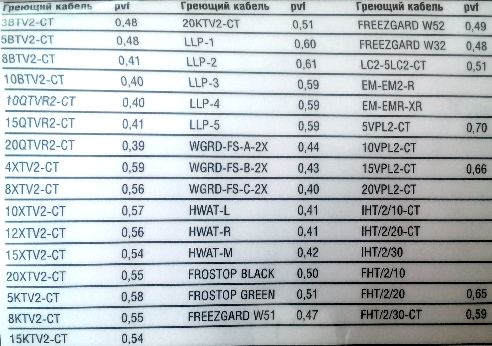

Далее представлена табличка, что была в комплекте с американским рефлектометром. Прибор, в свою очередь, предполагалось использовать для измерения греющих кабелей. Этим обусловлен выбор данных этой таблицы.
Коэффициент "pvf" не типичен для постсоветского пространства, но по сути схож с коэффициентом укорочения принятом в СССР. В коэффициенте укорочения скорость света делилась на скорость импульса в кабеле Кукор=c/V, американцы сделали наоборот - разделили скорость импульса на скорость света PVF=V/c. Соответственно один тип коэффициентов легко переводится в другой делением на него единицы. Так
так же как и:
Немного сложнее пересчёт на западноевропейскую поправку v/2, принятую фирмами SEBA KMT и BAUR
Здесь и далее с - скорость света (300 м/мкс)
Чтобы получить VOP или PVF из v/2:
Пересчёт коэффициентов
Далее представлена таблица из предыдущей фотографии, но уже с пересчётом коэффициента pvf в поправки другого типа
Таблица коэффициентов укорочения, PVF, VOP и v/2 для греющих кабелей
| Греющий кабель | рvf | Кукор | v/2 | Греющий кабель | рvf | Кукор | v/2 | |
|---|---|---|---|---|---|---|---|---|
| 3BTV2-CT | 0,48 | 2,08 | 72,0 | LLP-1 | 0,6 | 1,67 | 89,9 | |
| 5BTV2-CT | 0,48 | 2,08 | 72,0 | LLP-2 | 0,61 | 1,64 | 91,4 | |
| 8BTV2-CT | 0,41 | 2,44 | 61,5 | LLP-3 | 0,59 | 1,69 | 88,4 | |
| 10BTV2-CT | 0,4 | 2,50 | 60,0 | LLP-4 | 0,59 | 1,69 | 88,4 | |
| 10QTVR2-CT | 0,4 | 2,50 | 60,0 | LLP-5 | 0,59 | 1,69 | 88,4 | |
| 15QTVR2-CT | 0,41 | 2,44 | 61,5 | WGRD-FS-A-2X | 0,44 | 2,27 | 66,0 | |
| 20QTVR2-CT | 0,39 | 2,56 | 58,5 | WGRD-FS-B-2X | 0,43 | 2,33 | 64,5 | |
| 4XTV2-CT | 0,59 | 1,69 | 88,4 | W6RD-FS-C-2X | 0,4 | 2,50 | 60,0 | |
| 8XTV2-CT | 0,56 | 1,79 | 83,9 | HWAT-L | 0,41 | 2,44 | 61,5 | |
| 10XTV2-CT | 0,57 | 1,75 | 85,4 | HWAT-R | 0,41 | 2,44 | 61,5 | |
| 12XTV2-CT | 0,56 | 1,79 | 83,9 | HWAT-M | 0,42 | 2,38 | 63,0 | |
| 15XTV2-CT | 0,54 | 1,85 | 80,9 | FROSTOP BLACK | 0,5 | 2,00 | 74,9 | |
| 20XTV2-CT | 0,55 | 1,82 | 82,4 | FROSTOP GREEN | 0,51 | 1,96 | 76,4 | |
| 5KTV2-CT | 0,58 | 1,72 | 86,9 | FREEZGARD W51 | 0,47 | 2,13 | 70,5 | |
| 8KTV2-CT | 0,55 | 1,82 | 82,4 | FREEZGARD W52 | 0,49 | 2,04 | 73,4 | |
| 15KTV2-CT | 0,54 | 1,85 | 80,9 | FREEZGARD W32 | 0,48 | 2,08 | 72,0 | |
| 20KTV2-CT | 0,51 | 1,96 | 76,4 | LC2-5LC2-CT | 0,51 | 1,96 | 76,4 | |
| FHT/2/20 | 0,65 | 1,54 | 97,4 | 5VPL2-CT | 0,7 | 1,43 | 104,9 | |
| FHT/2/30-CT | 0,59 | 1,69 | 88,4 | 15VPL2-CT | 0,66 | 1,52 | 98,9 |
Тема импульсных измерений кабельных линий и некоторой теории этого вопроса раскрыта так же на страницах
• Принцип измерительной техники отражения (рефлектометрия)
• Принцип импульсных измерений кабеля
• Скорость распространения электрической волны
• Скорость импульса, коэффициент отражения и расстояние до повреждения в кабелях
• Коэффициент отражения при импульсном методе
• Различные типы повреждений и их рефлектограммы (теория)
• Теория методов кабельных измерений от SEBA KMT. Скачать
