Прозвонка: определение и типы

Прозвонка - проверка электрической целостности проводников и отсутствия коротких замыканий между ними. Прибор, с помощью которого выполняют эту работу, так же часто называют прозвонкой.

Это определение несколько шире понятия используемого связистами. Так или иначе, прозванивают провода или элементы печатных плат и электрики и электронщики. Причём промышленностью и радиолюбителями разработаны довольно хитроумные устройства, так или иначе облегчающие или автоматизирующие работу по прозвонке проводников длинною до 2 метров.

Для кабельщиков страница "Прозвонка кабельной линии телефонными трубками".

Рис.1
Прозвонка с лампочкой

Рис.2
Прозвонка из реле

Слева приводятся две схемы элементарных прозвонок. Первую удобно использовать в полутёмных подвалах и шкафах, так как при соединении проводов устройство превращается в фонарик. Естественно лампочка и батарейка должны быть на одно напряжение.

Вторая лучше для работников, проверяющих целость соединительных шнуров, она звуковая, не надо отводить взгляд на лампочку. Роль "гуделки" выполняет подвижная часть реле. При замыкании контактов прозвонки, якорь реле притягивается и разрывает цепь. Якорь возвращается, и контакты опять замыкаются, и так до тех пор, пока не разомкнутся проводники устройства. Такое изделие лучше всего соответствует своему названию ибо она "звенит" или скорее гудит. В схеме реле должно соответствовать напряжению батареи питания.

Режим прозвонки в
цифровом тестере

Обе эти схемы нельзя применять в сложных радиотехнических устройствах, так как у них между щупами протекает слишком большой ток, способный сжечь полупроводниковые элементы проверяемого изделия. Для проверки электронных элементов применяются цифровые тестеры, в которых "прозвонка" это только один из режимов работы (фото справа).

Так же подобные схемы не защищены и ни как не предупреждают о наличии напряжения в исследуемых точках. Это значит, что в распределительных шкафах и устройствах автоматики с присутствием напряжения 220 Вольт их использовать опасно. Для подобных работ используются несколько более сложный тип приборов, в обиходе так же называемый прозвонкой (официально: указатель напряжения с функцией прозвонки, тестер прозвонки и индикации фазы).

Для примера далее несколько фотографий промышленных прозвонок.

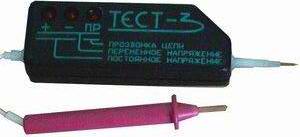

указатель напряжения с функцией прозвонки

Виды приборов с функцией прозвонки

Прозвонка для кабельщиков

Телефонистам же и кабельщикам подобные виды приборов как правило не нужны. Чтобы быстро прозвонить проложенный кабель, концы которого находятся на расстоянии от десятков метров, до нескольких километров требуются устройства с возможностью переговоров между монтёрами. Для такой работы используются телефонные трубки. Подробней схема и хитрости прозвонки телефонными трубками на одноимённой странице сайта

← Самодельная телефонная трубка
→ Увеличенные фото ←

Тестовые телефонные трубки

Промышленностью для связистов выпускаются телефонные трубки с дополнительными полезными функциями. Увы, трубки эти скорее для станционных работников или монтёров-линейщиков, чем для кабельщиков. Функции высокого импеданса (большого сопротивления), повторного набора номера, возможность тонального набора, все эти "полезности" затрудняют работы по простой прозвонке кабельной линии. А так как их стоимость сильно отличается от трубок самодельных, то в кабельном хозяйстве они и не приживаются.

Тем не менее из песни слова не выкинешь и две фотографии этих изделий размещены на этой странице.
