7.2.5. Кабельные катушки

• У каждого устанавливаемого кабеля должен быть отдельный номер, указанный на кабельной схеме во время монтажа. Для этой цели можно использовать серийный номер кабеля, обозначенный на торце катушки.

• До начала прокладки необходимо проверить значения затухания для каждого волокна на катушке.

• Производители кабелей обычно оставляют внутренний конец кабеля выступающим наружу, так что его можно использовать для проверки. После прокладки каждой катушки необходимо провести повторную проверку каждого волокна, чтобы убедиться, что во время монтажа не было значительных повреждений. Результаты второго теста нужно записать вместе с результатами первого теста.

• Внутренний конец кабеля должен быть прочно приклеен лентой к боковине катушки, так чтобы он не касался вытягиваемого кабеля при разматывании.

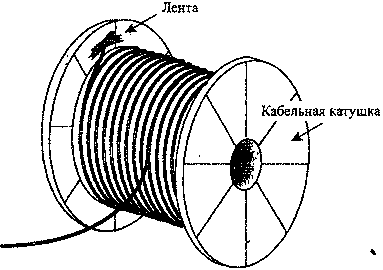

Рис. 7.7. Свободный внутренний конец кабеля должен быть приклеен к катушке

• Чтобы минимизировать повреждения и ненужное манипулирование кабелем во время монтажа, рекомендуется разматывать кабель прямо с катушки. Для этого можно установить катушку на стержень и непосредственно разматывать ее по мере продвижения вдоль кабельного лотка или траншеи или установить катушку на разматывающую станину в начале пролета кабеля и непосредственно разматывать оттуда. Такой метод подачи помогает также предотвратить ненужное скручивание и натяжения скрутки кабеля.

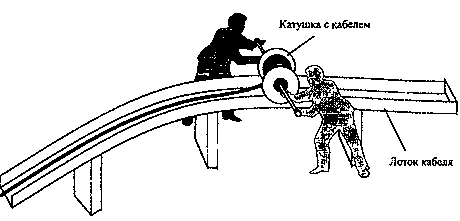

Рис. 7.8,а. Укладывание кабеля непосредственной размоткой катушки

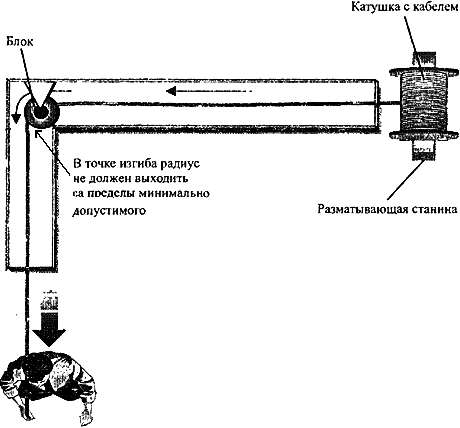

Рис. 7.8,б. Непосредственное протягивание кабеля с катушки на разматывающей станине
