1.5.1.2 Оценка потерь в волокне

Для оценки полного затухания сигнала необходимо учитывать потери на пассивных компонентах и стыках оптической линии, эти потери должны быть добавлены к затуханию в волокне. Они определяются для нужной длины волны как отношение входной мощности сигнала к мощности на выходе. Значение обычно выражается в децибелах (дБ).

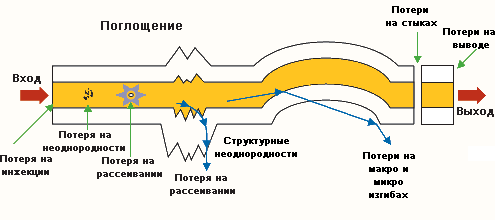

Механизмы потерь в волокне

1.5.1.3 Микро- и макроизгибы

Из другой книги:
Потери из-за поглощения
Потери из-за рассеивания
Потери из-за изгибов волокна

Микро- и макроизгибы являются типичными проблемами в смонтированной кабельной системе, потому что они могут вызвать дополнительную потерю мощности сигнала.

Микроизгиб происходит, когда сердечник волокна отклоняется от оси, что может быть вызвано производственными дефектами, механическими деформациями во время прокладки кабеля, а также изменениями внешней среды (температура, влажность, или давление) во время эксплуатации оптоволокна. Реальная трасса "µс" предполагает наличие микроизгиба.

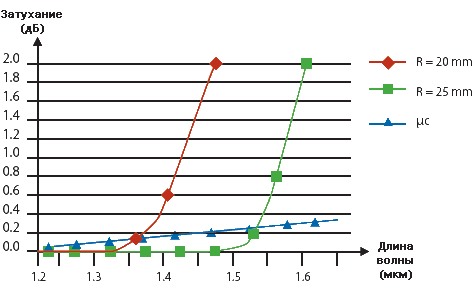

Макроизгиб предполагает изгиб волокна радиусом большее чем 2-миллиметра. График ниже показывает влияние изгиба с определённым радиусом (R) на потерю сигнала при разных длинах волны длины волны.

Эффекты от микро- и макроизгибов на оптоволокне

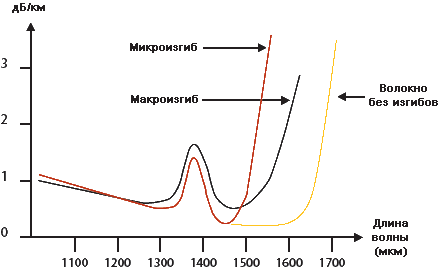

Другой способ вычислить потерю сигнала состоит в том, чтобы добавить типичный коэффициент затухание волокна (для определённой длины волны, график ниже) с учётом потерь на изгибах.

Типичные коэффициенты затухания для изогнутого и неизогнутого волокна

Как показано на графике выше, если используется диапазон L (1565 — 1625 нм) или диапазон U (1625 — 1675 нм), то необходимо проверять потери до верхнего предела диапазона. Поэтому новое испытательное оборудование разработано с возможностью проверки на 1625 нм. Необходимо использовать соответствующее испытательное оборудование чтобы учитывать потери на стыках, обратные потери (ORL) и обрывы волокна.
