3.3 ОПТИЧЕСКОЕ ВОЛОКНО

Можно выделить четыре основные явления в оптическом волокне, ограничивающие характеристики систем WDM - это хроматическая дисперсия, поляризационная модовая дисперсия первого и второго порядка и нелинейные оптические эффекты.

3.3.1 Хроматическая дисперсия

Важной оптической характеристикой стекла, используемого при изготовления волокна, является дисперсия показателя преломления, проявляющаяся в зависимости скорости распространения сигнала от длины волны - материальная дисперсия. Кроме этого, при производстве одномодового волокна, когда кварцевая нить вытягивается из стеклянной заготовки, в той или иной степени возникают отклонения в геометрии волокна и в радиальном профиле показателя преломления. Сама геометрия волокна вместе с отклонениями от идеального профиля также вносит существенный вклад в зависимость скорости распространения сигнала от длины волны, это - волноводная дисперсия.

Совместное влияние материальной и волноводной дисперсий называют хроматической дисперсией волокна, рис. 3.16.

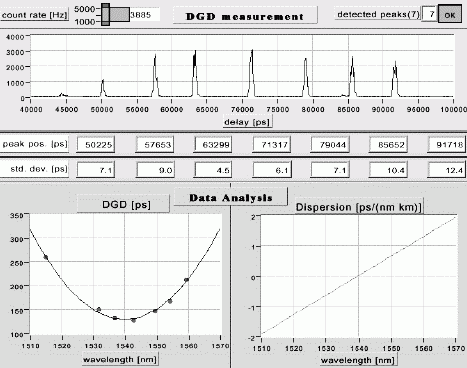

Зависимость хроматической дисперсии от длины волны

Рис.3.16 Зависимость хроматической дисперсии от длины волны

Явление хроматической дисперсии ослабевает по мере уменьшения спектральной ширины излучения лазера. Даже если бы можно было использовать идеальный источник монохроматического излучения с нулевую шириной линии генерации, то после модуляции информационным сигналом произошло бы спектральное уширение сигнал, и тем больше уширение, чем больше скорость модуляции. Есть и другие факторы, приводящие к спектральному уширению излучения, из которых можно выделить чирпирование источника излучения.

Таким образом, исходный канал представлен не единственной длиной волны, а группой длин волн в узком спектральном диапазоне - волновым пакетом. Так как различные длины волн распространяются с разными скоростями (или точнее, с разными групповыми скоростями), то оптический импульс, имеющий на входе линии связи строго прямоугольную форму, по мере прохождения по волокну будет становиться все шире и шире. При большом времени распространения в волокне этот импульс может смешаться с соседними импульсами, затрудняя точное их восстановление. С увеличением скорости передачи и длины линии связи влияние хроматической дисперсии возрастает.

Хроматическая дисперсия, как уже говорилось, зависит от материальной и волноводной составляющих. При некоторой длине волны λo хроматическая дисперсия обращается в ноль - эту длину волны называют длиной волны нулевой дисперсии.

Одномодовое кварцевое волокно со ступенчатым профилем показателя преломления обладает нулевой дисперсией на длине волны 1310 нм. Такое волокно часто называют волокном с несмещенной дисперсией.

Волноводная дисперсия в первую очередь определяется профилем показателя преломления сердцевины волокна и внутренней оболочки. В волокне со сложным профилем показателя преломления, изменяя соотношение между дисперсией среды и дисперсией волновода, можно не только сместить длину волны нулевой дисперсию, но и подобрать нужную форму дисперсионной характеристики, т.е. форму зависимости дисперсии от длины волны.

Форма дисперсионной характеристики является ключевой для систем WDM, в особенности, по волокну со смещенной дисперсией (Рек. ITU-T G.653).

Кроме параметра λo используют параметр So , описывающий наклон дисперсионной характеристики на длине волны λo, рис. 3.17. В общем случае, наклон на других длинах волн отличается от наклона при длине волны λo. Текущее значение наклона So определяет линейную составляющую дисперсии в окрестности λo.

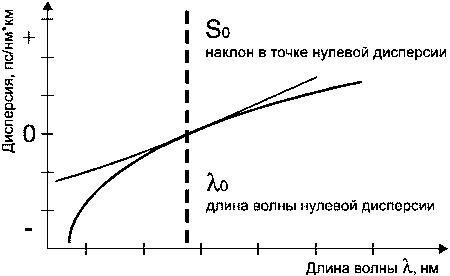

длина волны нулевой дисперсии. наклон дисперсионной характеристики в точке нулевой дисперсии

Рис. 3.17 Основные параметры зависимости хроматической дисперсии от длины волны: λo - длина волны нулевой дисперсии и So - наклон дисперсионной характеристики в точке нулевой дисперсии

Хроматическую дисперсию τchr (обычно измеряется в пс) можно рассчитать по формуле

τchr = D(λ) · Δτ · L,

где D(λ) - коэффициент хроматической дисперсии (пс/(нм*км)) , а L - протяженность линии связи (км). Заметим, что данная формула не точна в случае ультра узкополосных источников излучения.

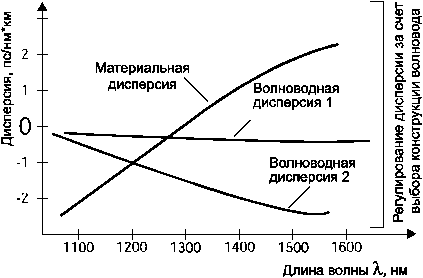

На рис. 3.18 раздельно показаны зависимости волноводной дисперсии для волокна с несмещенной (1) и смещенной (2) дисперсией и материальной дисперсии от длины волны.

Зависимость дисперсии от длины волны

Рис. 3.18 Зависимость дисперсии от длины волны (хроматическая дисперсия определяется как сумма материальной и волноводной дисперсий.)

Хроматическая дисперсия системы передачи чувствительна к:
• увеличению длины и числа участков линии связи;
• увеличению скорости передачи (т.к. увеличивается эффективная ширина линии генерации источника).

На нее в меньшей степени влияют:
• уменьшение частотного интервала между каналами;
• увеличение числа каналов.

Хроматическая дисперсия уменьшается при:
• уменьшении абсолютного значения хроматической дисперсии волокна;
• компенсации дисперсии.

В системах WDM с обычным стандартным волокном (Рек. ITU-T G.652) хроматической дисперсии следует уделять особое внимание, так как она велика в области длины волны 1550 нм.
