Ввод кабельной канализации в шахту

→ ? Добрый день,

Хочу сказать большое спасибо за ваш сайт http://izmer-ls.ru где много полезной информации.

Не могли бы вы ответить на возникшие вопросы?

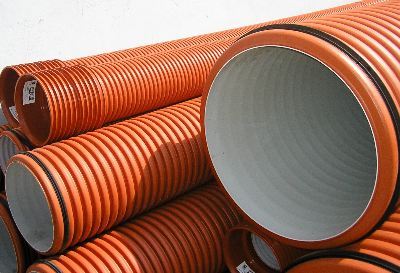

Гофрированная труба ДКС
Гофрированная труба ДКС

1. Ввод кабелей связи из кабельной канализации в здание. В административное здание осуществляется ввод кабельной канализации из 12 труб диаметром 110 мм (3 ряда по 4 трубы). В канализации используются гофрированные трубы ДКС двустенные. Ввод осуществляется в специальное помещение в подвале, где потом по кабельростам выходит на первый этаж в кроссовую. По нормам необходимо вводить кабели связи через герметичный бетонный блок из отрезков асбестоцементных труб. Но таких блоков готовых не существует (как я понимаю). И заказчик не хочет использовать асбестоцементные трубы. Возможно ли вместо этого блока использовать стальные трубы, которые заложат у себя конструкторы. Эти стальные трубы будут выходить на 2 м за отмостку здания на глубине прокладки канализации и там через муфты соединяются с трубами ДКС? Стальные и гофр.трубы ДКС диаметра 110 мм. Соответствует ли такое решение ввода труб нормам?

2. Силовой кабель в помещение ввода связных кабелей. Возможно ли по нормам ввести в это же подвальное помещение ввода (которое предназначено для кабелей связи), также через отдельную трубу силовой кабель? Расстояние между вводной трубой для силового кабеля и вводом связных кабелей = 1 м. Если нельзя вводить силовой кабель, то какими нормами это регламентируется?

Заранее благодарю, если найдете время для ответа.

Ввод кабелей в кросс из помещения ввода кабелей
1 - вводный блок;
2 - помещение ввода кабелей;
3 - перчаточная;
4 - желоб (кабельрост);
5 - вертикальные разветвительные муфты;
6 - кронштейны с консолями;
7 - газонепроницаемые муфты
Cтраница → Устройство вводов кабелей…

Здравствуйте.

1. "Герметичный бетонный блок" отдельным изделием не делался. Асбестоцементные трубы вводились напрямую, отбивались заподлицо со стеной. Далее снаружи и между ними закладывался цементный раствор. Герметичность была важна из двух соображений:
  • вода и плывун не должны попадать в помещение шахты;
  • воздух, а вернее возможный метан не должны проникать в шахту из кабельной канализации.

Чтобы избежать проникновение метана торцы труб замазывались раствором с паклей, чтобы впоследствии было легко разбить замазку.

Но все эти нормы написаны для старых материалов. Так "Руководство по строительству линейных сооружений местных сетей связи" издавалось в 2005 году и пластиковых гофрированных труб тогда почти не применяли. А на момент первого написания требований к вводу канализации асбестоцементные трубы и бетонные блоки канализации были единственным вариантом.

Как Вам выйти из этого положения я не знаю. По мне так можно те же гофрированные трубы ввести напрямую, только забетонировать сам ввод. Но много зависит от "капризности" заказчика или какого-нибудь стройнадзора.

2. Помещение ввода кабелей считается шахтой. К ней предъявляются особые требования по взрывозащите. Поэтому обычно силовые кабели туда не вводятся, либо как-то отдельной трубой, но не в общем блоке - однозначно.

ноябрь 2020 года

.
