Низкое погонное затухание оптоволокна

Скачать программу для просмотра оплических рефлектограмм расширением *.sor → stv2_9_9.zip (2.237MB)

→ ?

Здравствуйте!

Спасибо за сайт! Очень хорошо освежает голову!

Прошу помощи, не могу разобраться, в чем подвох. Имею на рфг маленькие километрические затухания, не знаю, как к этому относится. На моей практике такого не было. Работаю по предоставленным рфг, собираю исполниловку.

Буду очень благодарен!

Далее несколько картинок с рефлектограмм. Первые две сделаны с километрической катушкой, следующие - напрямую. Вторая и четвёртая рефлектограмма с результатом измерения погонного затухания участка.

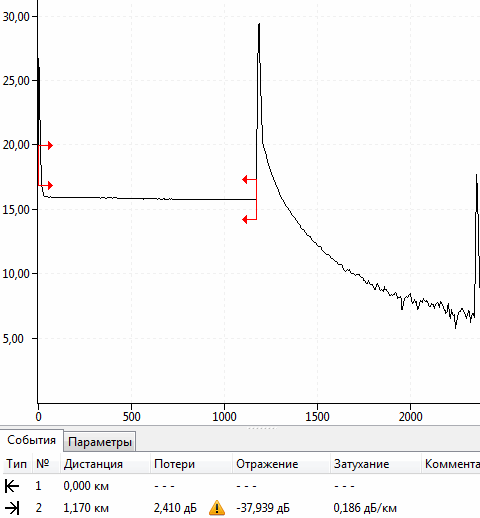

Рефлектограмма с километровой катушкой
1

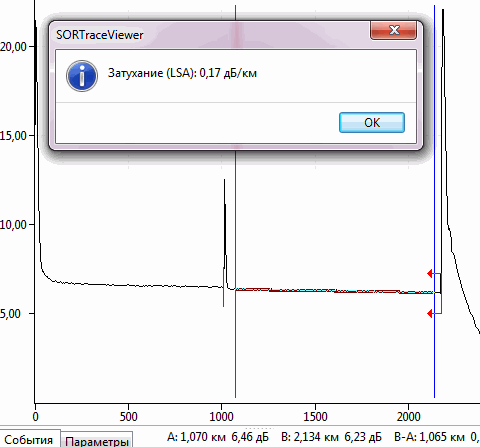

Затухание оптоволокна дБ/км
2

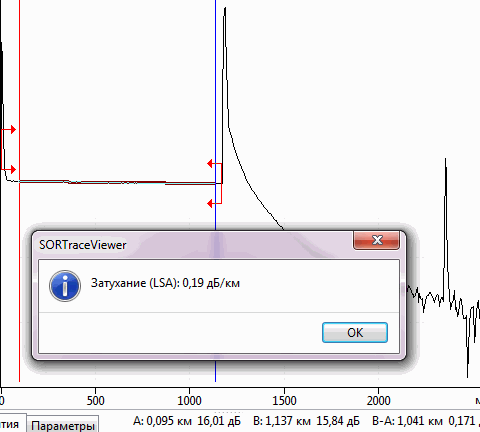

Рефлектограмма короткого участка оптоволокна
3

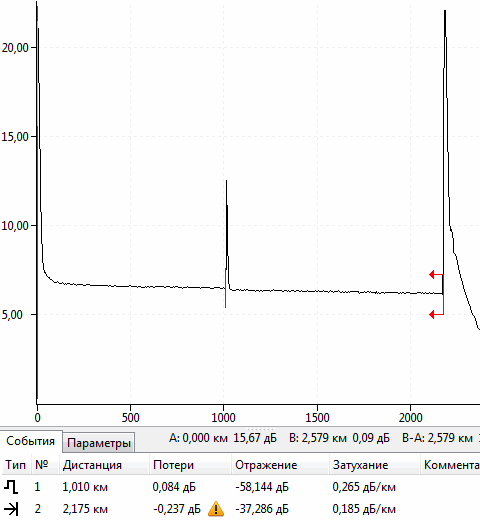

Экран оптического рефлектометра
4

Как-то я не очень Вас понял. Чем меньше затухание, тем лучше - так зачем беспокоится. Минимальное затухание, что я увидел на Ваших рефлектограмах 0,17 дБ/км при длине волны 1550 нм.

Я в своей практике такого тоже не встречал, но прогресс не стоит на месте и волокна с каждым годом становятся всё лучше и лучше: 15 лет назад нормальным считалось волокно с погонным затуханием 0,22 дБ/км, 7 лет назад - 0,19, так чему удивляться, если где-то добились чистоты сердечника в 0,17 дБ/км.

Стандарт волокна (ITU-T G.654 - 0,22 дБ/км) описывает максимально допустимое затухание в волокне, но производители стараются уменьшить этот параметр и реально волокно имеет меньшее погонное затухание.

Скачать присланные рефлектограммы можно по ссылке → refl.zip (86 kB)
Программа для просмотра оплических рефлектограмм расширением *.sor → stv2_9_9.zip (2.237MB)
