Ответы на вопросы по эксплуатации кабелей связи
Неисправность или настройка оптического рефлектометра
Здравствуйте, помогите, пожалуйста с рефлектометром, по хоже он у нас стал глючить, либо что то не то включилось в настройках. Прибор актерна МТС 5100е серии. Почему то на графике стал показывать посторонние события, которых реально просто нет, так так данные волокна были проверены на других приборах. фото могу прислать в следующем письме
Заранее спасибо за ответ!

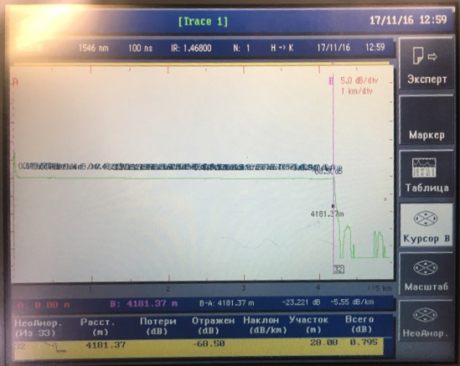

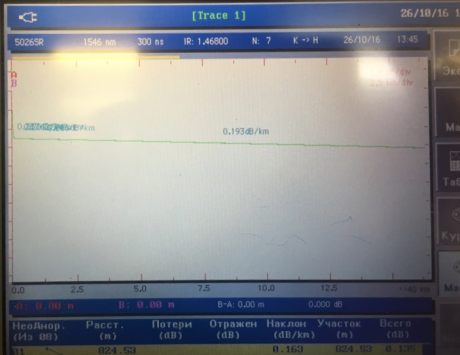

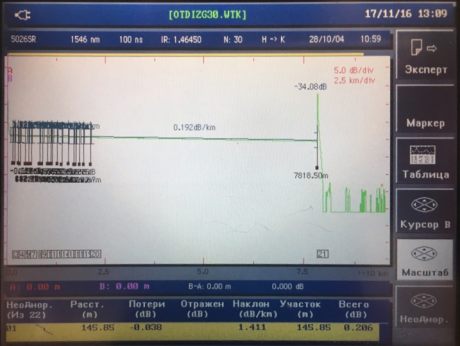

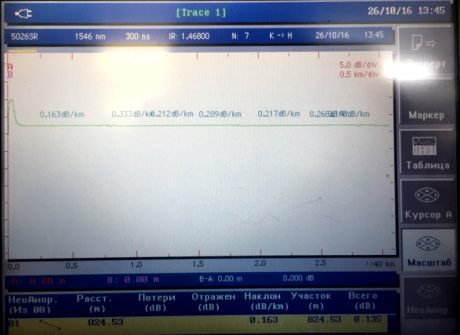

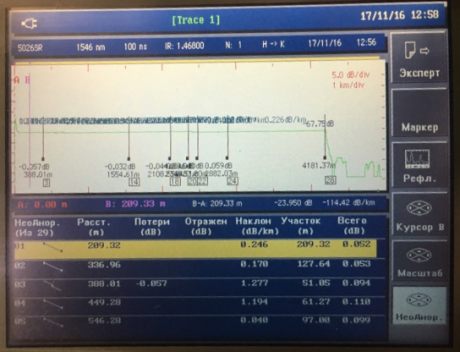

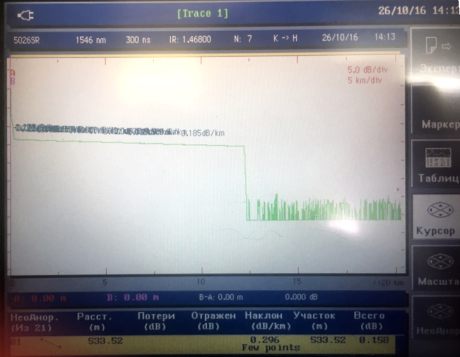

С таким прибором я не работал, толковый мануал не нашёл, сужу только по Вашим рефлектограммам.
На рефлектограммах нет фантомных событий, то есть система лазер-фотодиод работает правильно. Те события что отмечает программа прибора, вероятно, отображаются из-за настроек (слишком маленький порог для события).

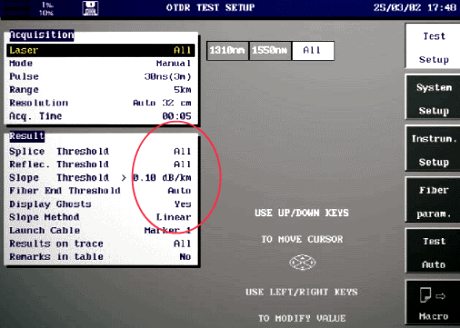

Не имея инструкции к прибору, не могу сказать, где именно изменили настройки. Нашёл в Интернете картинку с меню этого прибора, выделил места, где Вы могли накосячить с настройками, но как бы, не уверен, что правильно, слишком мало информации.
Инструкция есть, сейчас прикреплю, просто дело в том, что настройки на всех приборах одинаковые, и порог сварки стоит на всех АВТО, а если прибавить до 0,10 дает либо такой же эффект, либо не видит реальные небольшие ступени, так как на это тоже проверяли.
Отвозили на калибровку в JDSU Acterna - они сказали что откалиброван прибор, все исправно, а почему выдает нам такие данные не знают )))) сказали, что просто не нужно мерить на авто режиме, а в ручную только, выставляя маркеры на трассе и усреднение порядка 5 минут, а не 5-10 сек. У нас производство кабеля, в день идет по 1000 измерений волокон от 300 м до 50 км, и выставлять маркеры на каждые длины не реально в режиме быстрой работы. и 12 лет прибор работал так, а сейчас нет, но считают его полностью исправным.
Руководство пользователя к оптическому рефлектометру МТС 5100е → СКАЧАТЬ mts5100.docx
Если в настройках всё правильно, то могу предположить 2 типа неисправности:
1. Ошибка программного обеспечения. Глюки могут возникнуть из-за небольшого сбоя в программе прибора. Лечится форматированием и установкой исправной программы и скорее всего, сделать это можно на сервисе.
2. Всё-таки выходит из строя лазер, приёмник или даже коннектор. Возрос уровень шумов в этом участке и цифровая часть просто не справляется с обработкой сигнала. Что-то сглаживает, что-то нет.
Дрюкайте сервис - им просто лень лишнее движение сделать, а сами Вы всё равно в потроха этого прибора не полезете.
