Считывание трафика с оптоволокна без разрыва
→ ? Здравствуйте.
Меня зовут Алексей, аспирант ... государственного университета ... Я готовлюсь к выступлению на конференции и при подготовке нашел Ваш сайт izmer-ls.ru. В докладе делаю обзор потенциальных каналов утечки информации в оптоволоконных сетях. В связи с этим данная статья - Оптоволоконные ответвители-прищепки привлекла мое внимание. Вы не могли бы проконсультировать меня более подробно в изготовлении "прищепки"? Я хочу сделать качественный доклад с демонстрациями (видео или вживую).
Здравствуйте, Алексей.
Вообще-то я не пробовал считывать информацию с потока в оптоволокне, как-то надобности не возникало. Просто мне принцип действия такого устройства кажется не сложным.
Собственно, подобное изделие есть в продаже, называется "FOD-5503 - ответвитель-прищепка оптический". Описание нашёл в Интернете, файл PDF прилагаю. Назначение - связь по оптоволокну без разрыва основного потока. Выписка из характеристик:
Потери в ответвленном канале:
<17 дБ (1550 нм), тип. 14 дБ
<22 дБ (1300 нм), тип. 20 дБ
Потери в сквозном канале: <7 дБ (1300/1550 нм), типично 3 дБ
То есть если Вы подключите эту прищепку к рабочему волокну, то она заберёт у него всего 3 дБ, что для протяжённой линии не так и много. На ответвлённом выводе в любом случае появится некоторая часть мощности основного сигнала и её можно считать.
Если готовой прищепки мало и надо поэкспериментировать, то можно сделать изделие с тем же принципом работы, но глубину погружения ролика сделать переменной, а в канавку призмы с отводящим волокном залить небольшое количество геля (рисунок из того же файла PDF). Чем меньше радиус изгиба волокна, тем больше излучения из него выходит и соответственно больший процент полезного сигнала теряется.
Если же ролик прижимается в меньшей степени, при этом касаясь геля и призмы, то потерь в основном канале меньше, и меньше сигнал выхода. То есть, регулируя радиус изгиба волокна под чувствительность фотодиода на ответвлении можно добиться считывания данных из основного потока с минимальными потерями в основной линии
→ Спасибо за информацию
P.S.1Собственно о перехвате трафика из оптоволокна есть в Интернете [04.05.2007 http://www.xakep.ru]:
... При этом для того, чтобы установить "сниффер", не нужно разрывать кабель пополам и вклинивать туда устройство - достаточно разжиться так называемым ответвителем-прищепкой FCD-10B (его также называют "устройством подключения на изгибе волокна"), разработанным в канадской компании Exfo. Именно такую технологию и продемонстрировала швейцарская компания Infoguard на конференции Infosecurity в Лондоне. Работающие там умельцы играючи перехватили VoIP-трафик, причем на линии не возникло никаких посторонних шумов. Таким образом специалисты хотели напомнить всем компаниям, использующим оптоволоконные линии связи, о необходимости шифрования трафика, который имеет хоть какое-нибудь значение.
Некоторое количество теории по поводу потерь на макроизгибе есть в разделе 3.7.4. Потери из-за изгибов волокна на странице Потери в оптоволокне из-за поглощения, рассеивания и изгибов
P.S.2 Выписка из файла PDF о прищепке FOD 5503
ОБЩИЕ СВЕДЕНИЯ
Волоконно-оптический ответвитель-прищепка FOD 5503 обеспечивает двунаправленное подключение к одномодовому волокну в 250-микронном покрытии без его разрыва.

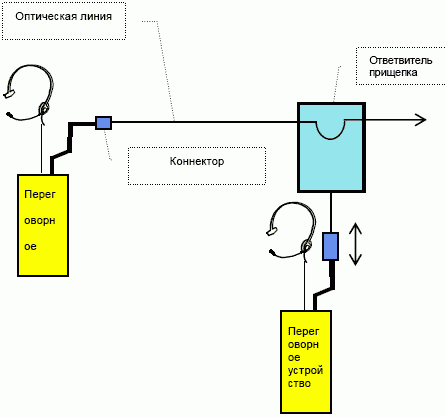

Совместно с другими волоконно-оптическими приборами ответвитель-прищепка используется для технического обслуживания, идентификации волокон и звуковой связи.
1. ТЕХНИЧЕСКИЕ ДАННЫЕ
1.1. Потери в ответвленном канале менее 17 дБ на длине волны 1550 нм и не менее 22 дБ на длине волны 1310 нм.
1.2.
Потери в сквозном канале менее 7 дБ на длинах волн 1310 и 1550 нм.
Типичное значение 4 дБ для длины волны 1550 нм;
Типичное значение 2 дБ для длины волны 1310 нм
1.3. Оптический интерфейс FC-PC (стандартная длина кабеля 1,5 м).
1.4. Обратное отражение менее -60 дБ на ответвленном волокне.
1.5. Размеры 57 x 75 x 80 мм.
1.6. Вес 350 г.
1.7. Условия эксплуатации от 10°C до +35°C - 85 % влажности без конденсации.
1.8. Условия хранения от 0°C до +50°C - 95 % влажности без конденсации.
ПРИМЕНЕНИЕ
1. Откройте крышку.

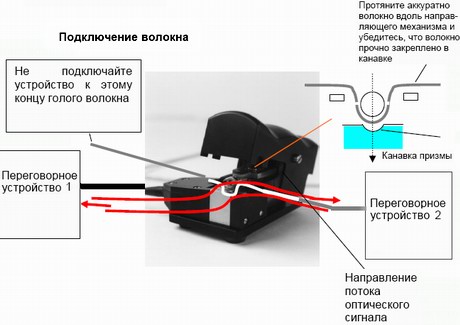

2. Протяните голое волокно как показано на рисунке.
3. Аккуратно и прочно закройте крышку, фиксируя голое волокно в канавке призмы.
4. Чтобы освободить волокно, снова поднимите крышку и осторожно выньте волокно из канавки.
5. Храните прищепку в коробке. Очищайте безворсистой салфеткой пространство между канавкой и направляющим механизмом.
6. Регулярно очищайте канавку и направляющий механизм безворсистой салфеткой, смоченной спиртом. используя безворсистую салфетку.
Ответ расширяет информацию со страницы Оптоволоконные ответвители-прищепки
