Распределение многоэтажного дома. Проект телефонизации
Здравствуйте, пишу Вам потому, что не нашел ответа на свой вопрос в интернете, да и ответ хочется получить от специалиста с опытом в этой сфере. Я начинающий связист и монтажник систем ОПС. Имеется 9 этажный одноподъездный дом, в котором на этаже по 6 квартир, всего 52 квартиры.
В стояк затянуты 3 кабеля ТППэпЗ из подвала:
1) 10x2x0.5 на первый этаж к КРТН-10 --- здесь все понятно только интересует цветовая последовательность подключения к клеммам КРТН-10 ???
2) 10x2x0.5 на второй этаж к КРТН-10 --- и здесь все понятно только интересует цветовая последовательность подключения к клеммам КРТН-10 ???
3) 50x2x0.5 на второй этаж где установлена КРТН-10, далее ТППэпЗ 50x2x0.5 идет на четвертый этаж к следующей КРТН-10. С четвертого этажа поднимается на шестой кабель ТППэпЗ 30x2x0.5, где также установлена КРТН-10. С шестого этажа кабель ТППэпЗ 20x2x0.5 поднимается на седьмой этаж. С седьмого этажа на девятый этаж идет кабель ТППэпЗ 10x2x0.5 и приходят на КРТН-10. Какой пучок на какую КРТН-10 подключать? Цветовая последовательность подключения к клеммам КРТН-10? И к каким клемам (цветам) подключать абонентские ТРП?
П.С. Очень надеюсь на Ваш ответ и спасибо за Ваш информативный и полезный сайт.
Сходу отвечу на то, что из Вашего вопроса понял.
Цветовая последовательность, если уж решили включать ТПП по цветам, есть на странице Конструкция кабелей связи ТПП (Пучковая скрутка). Эта последовательность общепринятая и оговорена в некоторых стандартах. Если в кабеле используется большее количество цветов то страница Цветовой счёт в симметричных парных кабелях связи. Нюансы возникают при включении кабелей ёмкостью в 5 пар, но в Вашем описании их нет.
Последовательность цветов с вышеуказанной страницы:
Кабеля в муфтах сращиваются цвет в цвет и очень важно не путать (не разбивать) пары, если не понимаете почему, страница защищённость пары и четвёрки в кабелях связи
Обычно кабельщики не подключают проводки к КРТ. Это делается монтёрами от эксплуатации непосредственно при подключении телефонов. Если же проводки подключать всё же Вам, то необходимо учитывать запараллеливание КРТ. Цвета, последовательность включения здесь относительны, то есть лишь бы работало, обычно начинают с нуля и по порядку.
Теперь о том чего не понял
Монтаж кабельной линии проводится по проекту, а не так, как кабеля затянуты. И опять же, кем затянуты, и почему именно туда? Найдите проект, возможно, многое поймёте.
Интересно, "3 кабеля ТППэпЗ из подвала", кабеля должны где-то оконечиваться, например, в распределительном шкафу (ШР). Возможен, конечно, вариант, что по проекту кабель просто бросается в колодце, но, опять же смотрите проект.

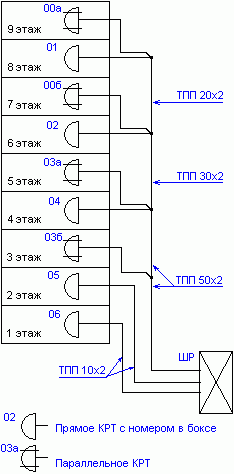

Схема проекта многоэтажного
подъезда, рисовал с памяти,
то есть
"примерно, что-то, так".
Так как проекта нет, то по вашему описанию и по своему предыдущему опыту попытаюсь его нафантазировать.
Итак, 9 этажей, 52 квартиры, 70 пар кабеля. Сразу вопрос, в вашем письме всего 5 КРТ (1,2,4,6,9 этажи) на 70 пар ёмкости. Предполагаю, что несколько КРТ не установлены, вероятно их предполагалось зарядить "хвостами" с 3 метрами кабеля в более удобном для работы месте, а потом уже закрепить в нишах и срастить хвосты с основной кабельной ёмкостью. Сколько таких не установленных КРТ, вы не написали, а потому в своих фантазиях я помещу их на все остальные этажи.
С первыми этажом всё понятно. Второй имеет одно КРТ и два конца ТПП 50х2. Так как квартир всего 6, то одной десятки тут хватит. Берём КРТ с хвостом, устанавливаем на третьем этаже, а хвост опускаем на второй и делаем там первую перчатку. В 50х2 40 пар растим прямо, пару в пару, цвет в цвет (обычно десятки отличаются цветной ниткой в повиве). Пятый десяток параллелим с хвостом, то есть цвет в цвет соединяем по 3 жилы от трёх кабелей цвет в цвет, пара в пару. Цвет нитки этого десятка запоминаем.
То же самое делаем на четвёртом этаже. То есть ставим КРТ на пятом, хвост на четвёртый. Перчатку собираем так, десятку с пятого этажа параллелим с 3 этажом, то есть растим с последним, замеченным десятком. Ещё один десяток напрямую выводим в КРТ на 4-ый этаж и оставшихся 30 пар растим с 30-ти парным кабелем
На 6-ом растим два десятка из 30-ти пар, а 1 десяток выводим в КРТ.
Хвост спускаем с восьмого этажа и растим его с одним из десятков 20-ти пар. Второй десяток этой двадцатки параллелим с КРТ седьмого и девятого этажа
Когда буду размещать на сайте ещё схемку нарисую. А так выглядит как прикол. Ну, уж каков вопрос, таков и ответ. ☺
.
