Ответы на вопросы по эксплуатации кабелей связи
Машинка для скрутки жил кабеля ТПП
Mon, 02 Jul 2012 17:20:36
Здравствуйте, уважаемый Андрей!
У меня несколько нестандартный вопрос.
При ремонте кабелей ТПП мы используем старый метод - скрутка жил.
При малой емкости - вручную, а вот при емкости от 100 пар и выше используем "машинку".
Наверняка Вы знаете о чем речь. Берутся 2 пары из одного кабеля, на них накладываются 2 пары из другого и вращая ручку редуктора скручиваем. Причем с подогревом этого дела паяльной лампой.
В результате получаем красивенькую скрутку в изоляции!
Так вот, у меня вопрос: нет ли у Вас чертежей этой чудо-машинки?
Заранее благодарен за любую информацию!
С уважением Фархад Юлдашев из Ташкента
Здравсвуйте Фархад!
Я о подобных вещах не слышал и предполагаю, что Вы прикалываетесь, задавая этот вопрос. Крутим вручную редуктор? И ещё паяльная лампа, зачем? ТПП не опаивается в муфтах. А изоляция, откуда берётся, "машинка" сама насаживает? Короче, сколько работаю, а такого чуда не видел. Если это не прикол, то пришлите фотки, обязательно опубликую на сайте.
Знал спайщиков, которые умели скручивать пару сразу, но даже они считали, что это нарушение технологии.
"Машинки для скрутки" называются "Ручная пресс-техника ПСМЖ-200". Картинка с описанием на странице 11.9 Сращивание токопроводящих жил и восстановление их изоляции. Но там ни чего не крутиться, всё обжимается небольшим прессом и сразу 10 пар. Фотка жил до обжимки есть на странице http://izmer-ls.ru/smgfo.html.
Последнее время, лет 5-6, стали использоваться "клипсы". Небольшой обжимной модуль на одну пару. Обычно к ним закупались специальные плоскогубцы. Используются для сращивания малопарных кабелей.
Жду фоток с "машинкой". Удачи!

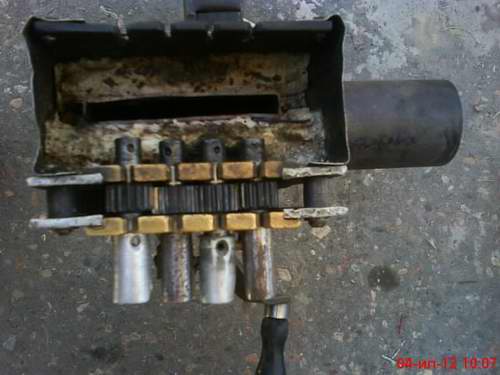

Как обещал, отправляю видео с процессом скрутки жил кабеля.
Скачать видео "Машинки для скрутки жил кабеля ТПП" в формате 3GP
Спасибо за фото и фидео. Подобных механизмов не видел.
Только кабеля ТПП не опаиваются. Опаиваются кабеля с жилой более 1мм диаметром и скорее всего эта "машинка" для кабелей типа КСПП, ЗКП и подобных, четвёрочных для соединительных линий.
Интересно, это единичный экземпляр или подобное изделие где-то выпускалось?
Эта "машинка" выпускалась в Ленинграде, вроде бы на электротехническом заводе
А пайка жил не делается. Здесь паяльная лампа используется для подогрева изоляции жил, так как при подогреве и одновременной скрутке изоляция жил выдавливается поверх скрутки!
Кстати, при ручной скрутке жил неплохой контакт получается. При определенной сноровке получается очень даже красивая скрутка!
Век живи, век учись. В моей местности такие машинки не использовались.
