Справочник по маркировке, назначению и конструктивным особенностям оптических (оптоволоконных) кабелей связи производства Российской Федерации, Украины и Белоруссии
C 2016 года по этой же системе маркообразования ОВ-кабели стала выпускать компания "КабельЭлектроСвязь". В отличие от «СтарЛинк» такие кабели производятся без букв "СЛ" в маркировке. В январе 2017 года компания "КабельЭлектроСвязь" обзавелась сертификатами на свою продукцию, так что всё вполне официально. Но так как маркообразование кабельной продукции у них по сути не поменялось, то всё на этой же странице.

Оптические кабели СЛ-ОКПЦ-Д2-1Е7-1,2; СЛ-ОКПЦ-Д2-2Е7-1,2 и СЛ-ОКПЦ-Д2-2х2Е7-1,2

Принцип маркообразования этого типа кабелей разобран на странице → Расшифровка маркировки кабелей типа СЛ-ОКМБ и СЛ-ОКПБ

Лёгкий и дешевый дроп-кабель, овального сечения, для подвеса и прокладки внутри помещений. Рекомендуется для подвеса на зажимах типа ODWAC и для прокладки в помещениях. Хорошо изгибается в одной плоскости.

Конструкция и технические характеристики

Конструкция СЛ-ОКПЦ-Д2 (сечение)
СЛ-ОКПЦ-Д2-1Е7-1,2
1 - Силовой элемент - стеклопруток, 2шт.
2 - Оболочка - ПЭ высокой плотности
3 - Гидрофобный заполнитель
4 - Оптическое волокно

Количество волокон - 1 или 2
Тип волокна - G.657, диаметр 245 мкм,
Масса кабеля - 7-8 кг/км
Размеры кабеля по оболочке - 1,85-2,2 - 4,5-5,2 мм
Допустимый радиус изгиба 90 мм
Допустимое усилие на сжатие - 3 кН / 10 см
Допустимое усилие на растяжение - 1,2 кН
Рабочая температура: -60 - +70°С

В кабеле СЛ-ОКПЦ-Д2-1Е7-1,2 в качестве силового элемента используются 2 стеклопрутка и центральная трубка с волокном, заключённые в общую оболочку из полиэтилена высокой плотности. В центральной трубке с волокнами гидрофобный наполнитель. Диаметр стеклопрутков - 1,2-1,4 мм. Оболочка - ПНД высокой плотности, стойкий к УФ-излучению. Использовано волокно спецификации G.657.A1, с малыми допустимыми радиусами изгиба.

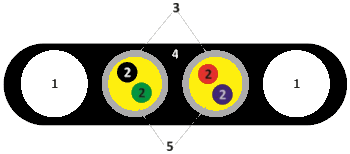

Конструкция СЛ-ОКПЦ-Д2 (сечение)
СЛ-ОКПЦ-Д2-2х2Е7-1,2
1 - Силовой элемент - стеклопруток, 2шт.
2 - Оптическое волокно 4 шт.
3 - Полимерная трубка 2 шт.
4 - Оболочка - ПЭ высокой плотности
5 - Гидрофобный заполнитель

В кабеле СЛ-ОКПЦ-Д2-2х2Е7-1,2 в качестве силового элемента используются 2 стеклопрутка и 2 оптических модуля с волокнами, заключённые в общую оболочку из полиэтилена высокой плотности. Диаметр стеклопрутков – 1,2-1,4 мм. Кабель упругий, лёгкий, прочный. Хорошо изгибается в одной плоскости. Использовано волокно спецификации G.657.A1, что обеспечивает весьма малые радиусы изгиба при монтаже.

______
НПП «Старлинк»
Выпускается по ТУ-3587-001-75276046-2013

Принцип маркообразования этого типа кабелей разобран на странице → Расшифровка маркировки кабелей типа СЛ-ОКМБ и СЛ-ОКПБ

.
