Из презентации SEBA KMT "Oпределение местоположения кабеля и
отыскание повреждений в кабеле методом звуковой частоты" 2007 г
Индуктивные способы подключения к кабелю генератора
Индуктивное подключение через клещи

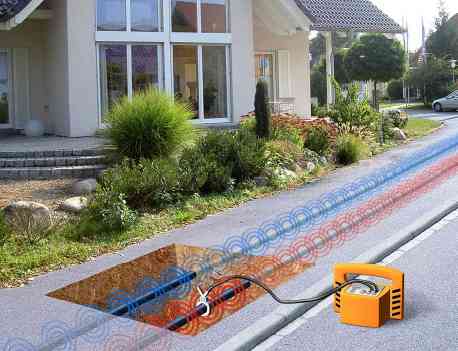

Индуктивное (через клещи) подключение к кабелю генератора

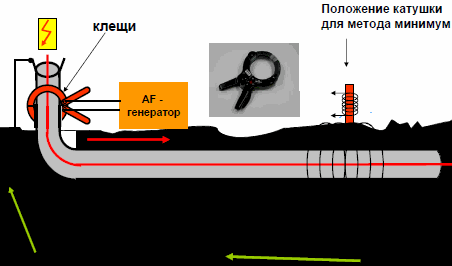

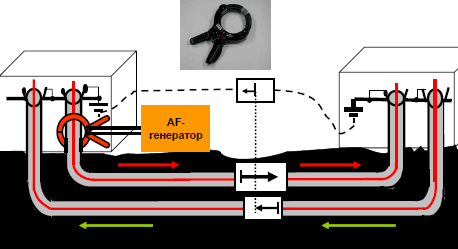

Схема индуктивного (через клещи) подключения генератора
Искажение поля / ослабление поля при параллельных кабелях

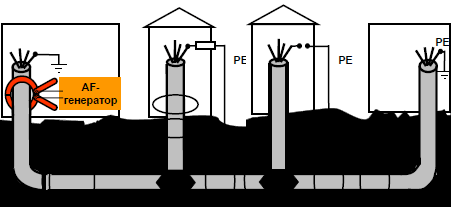

Определение местоположения подключений дома к электрической сети
Индуктивное подключение к кабелю с металлической оболочкой

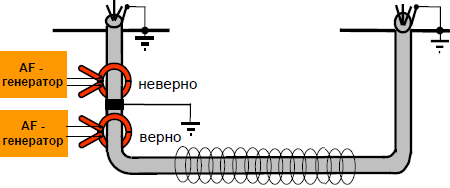

Верное и неверное индуктивное подключение к кабелю
Обращать внимание на дополнительное заземление металлической оболочки!
Тема подключения генератора через клещи и рамочную антенну рассмотрена также на странице
Индуктивное подключение генератора к кабелю

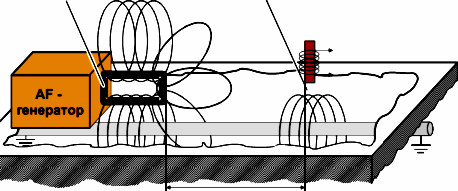

Индуктивное подключение через рамочную антенну
| Рамочная антенна: ориентация антенны вертикально над кабелем | Поисковая катушка: расположение катушки для метода минимума |
 | |
| Минимальное удаление около 10 метров | |

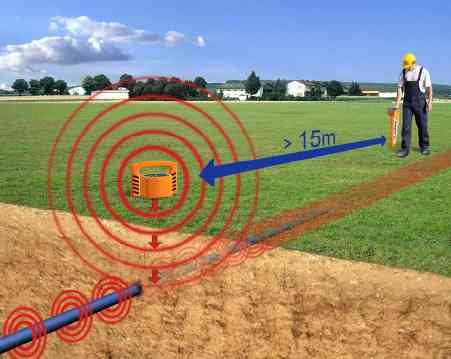

Генератор вместе с рамочной антенной устанавливается над кабелем
Индуктивное подключение к кабелю через рамочную антенну

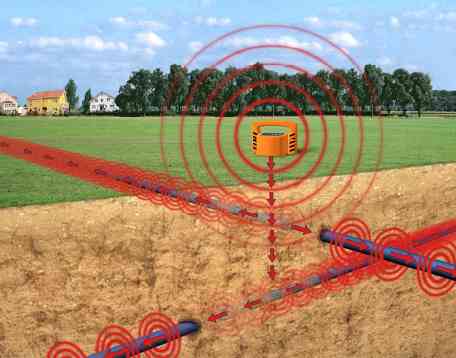

При подключении через рамочную антенну сигнал наводится во всех ближайших кабелях

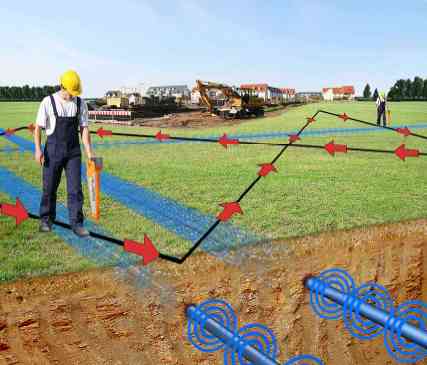

Обследование территории с кабелеискателем
Геометрия магнитного поля при скоплении коммуникаций
