4.4.1 В каналах кабельной канализации могут прокладываться кабели всех видов проводной связи, не имеющие поверх оболочки броневых защитных бронепокровов.
4.4.2 Перед началом прокладки барабан с кабелем устанавливается на кабельном транспортере или на кабельных домкратах возле начального колодца прокладки. Установка (подвеска) барабана должна быть такой, чтобы при подаче кабеля в канал он разматывался с верха барабана. При этом необходимо отрегулировать его в горизонтальном" положении для исключения сползания во время вращения в одну из сторон (рисунок 4.5).
4.4.3 В качестве тягового средства используют кабельную машину, оборудованную лебедкой с приводом от двигателя автомашины, или ручную лебедку, устанавливаемые возле конечного колодца на участке прокладки. Легкие кабели (массой до 1500 кг/км) целесообразно затягивать в канализацию вручную без применения специальных тяговых средств. В качестве тянущего элемента в основном используют стальную проволоку диаметром 3 мм или стальной канат (трос). При прокладке кабеля по занятым каналам тяжение рекомендуется производить стальным канатом, ошлангованным полиэтиленом, или пеньковым, а также синтетическим канатами. Отдельные требования к условиям прокладки приведены в таблице 4.1.
Масса кабеля | Средства тяжения | Вид тянущего элемента |
до 1500 кг/км | вручную | стальная проволока диаметром 3 мм, стальной, пеньковый или синтетический канат |
до 6000 кг/км | кабельная машина, ручная лебедка 15-30 кН | стальной канат диаметром 8,0-8,8мм |
свыше 6000 кг/км | кабельная машина | стальной канат диаметром 11,5 мм |
4.4.4 Протянутый по каналу канат скрепляется с концом кабеля посредством специального стального кабельного чулка (рисунок 4.6) через карабин.

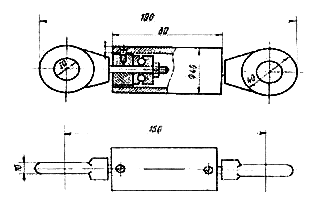

Размеры чулков приведены в таблице 4.2. При прокладке кабелей емкостью свыше 600 пар между чулком и кабелем необходимо устанавливать компенсатор кручения (рисунок 4.7) для предотвращения осевого скручивания кабеля при тяжении.
Номер чулка | Максимальный наружный диаметр кабеля, мм | Разрывная прочность чулка, т |
16 | 16 | 2,0 |
21 | 21 | 3,0 |
28 | 28 | 5,0 |
38 | 38 | 7,0 |
50 | 50 | 10 |
63 | 63 | 13 |
73 | 73 | 17 |
83 | 83 | 20 |
4.4.5 На кабелях со свинцовой оболочкой, для обеспечения более плотного обжатия сердечника чулком, оболочку рекомендуется усадить обивкой деревянным молотком, на кабелях с полиэтиленовой оболочкой по концу на всей длине чулка наложить 3 - 4 слоя пластмассовой или прорезиненной ленты. Концевой чулок надвигают на кабель и закрепляют в 2-3 местах наложением бандажей из мягкой стальной проволоки диаметром от 1,5 до 2,0 мм, При прокладке кабеля по занятому каналу стальной чулок по всей длине должен быть обмотан 2-3 слоями пластмассовой или прорезиненной ленты. При прокладке кабелей большой емкости или большой массы (если возникает вероятность больших тяговых усилий) сердечник вместе с чулком необходимо прошить стальной проволокой в нескольких местах и закрепить бандажом.
На практике часто используются разовые кабельные чулки из проволоки непромышленного изготовления. Материал об их разновидностях на страницах: Принцип действия кабельного чулка • Простой самодельный кабельный чулок • Двойной самодельный кабельный чулок • Быстрый самодельный кабельный чулок
4.4.6 Прокладку кабеля следует производить при температуре окружающего воздуха не ниже:
минус 20°С - для кабелей в свинцовой оболочке;
минус 10°С - для кабелей в полиэтиленовой оболочке.
Прокладку кабелей при более низких температурах производят после предварительного прогрева его на барабане или выдержки в закрытом отапливаемом помещении в течение 48 часов при температуре от 20° до 22°С. Для прогрева кабеля непосредственно перед прокладкой применяют портативные подогреватели и специальный брезентовый чехол, надеваемый на барабан.
4.4.7 Подготовленный к прокладке конец кабеля вводится в канал с одновременной подтяжкой тягового каната лебедкой или вручную с противоположной стороны в колодце. Для предотвращения повреждения его оболочки на вход канала первого колодца (и во всех транзитных колодцах) необходимо устанавливать разрезные полиэтиленовые втулки или кабельные колена (рисунок 4.8). Кабель должен входить в канал по плавной круговой траектории и не касаться люка колодца. Скорость тяжения кабеля должна быть равномерной и находиться в пределах от 9 до 30 м/мин в зависимости от массы прокладываемого кабеля, длины пролета, сложности трассы.
4.4.8 Руководство прокладкой осуществляет монтажник, имеющий наивысшую в данной бригаде (звене) квалификацию и находящийся во время прокладки возле барабана с кабелем. Для оперативного управления прокладкой рекомендуется организовывать радиосвязь по всей трассе мобильными телефонами или портативными носимыми рациями.
4.4.9 При прокладке кабелей в свинцовой оболочке для уменьшения трения целесообразно применять смазку оболочки техническим вазелином, но при условии, что в этом канале нет и не предвидится прокладка кабелей с полиэтиленовой оболочкой. Если прокладка ведется через несколько пролетов, то и в транзитных колодцах следует организовать дополнительную смазку свинцовой оболочки кабеля. При прокладке кабелей в полиэтиленовой оболочке технический вазелин для смазки применять нельзя.
4.4.10 При прокладке кабелей большой емкости и значительной длины рекомендуется осуществлять ручную вспомогательную подтяжку в транзитных колодцах с использованием специального разрезного чулка (рисунок 4.6 в).
4.4.11 При выходе прокладываемого кабеля из канала в конечном колодце устанавливают специальный блок для горизонтального подтягивания кабеля (рисунок 4.9 а, б), который крепится к специальной серьге, заделанной в нижнюю часть стенки колодца. При отсутствии серьги можно использовать различного рода вертикальные стойки или упоры (рисунок 4.9 в, г). Концевой чулок с кабеля следует снять и заменить сквозным (рисунок 4.9 б).
4.4.12 Подтягивая кабель и перемещая сквозной чулок к выходу из канала, вытягивают кабель на длину, необходимую для выкладки и монтажа соединительной муфты, без учета кабеля под чулком, который после вытягивания должен быть отрезан.
4.4.13 Кабели небольшой емкости и массы следует прокладывать без применения блоков и без замены концевого чулка сквозным. Во всех случаях для сохранности кабеля установка кабельных колен и разрезных пластмассовых направляющих обязательна.
