3.2 Типы и размеры труб и блоков кабельной канализации связи

3.2.1 Применение тех или иных типов и размеров труб (блоков) на различных участках кабельной сети должно определяться проектом. Основные формы и размеры труб и блоков приведены на рисунке 3.1.

3.2.2 Асбестоцементные безнапорные трубы получили наибольшее распространение для строительства кабельной канализации связи. Эти трубы могут поставляться с асбестоцементными муфтами диаметром от 140 до 160 мм и Длиной 150 мм для стыковки асбестоцементных труб. Характеристики асбестоцементных труб приведены в таблице 3.1.

3.2.3 Бетонные (цементно-песчаные) трубы и блоки прямоугольной формы изготовляют с круглым внутренним каналом Диаметром 100 мм и длиной 1 м. Трубы и блоки могут изготовляться емкостью до 12 отверстий (каналов) включительно. Для изготовления труб (блоков) должен использоваться бетон марки 200, с водоцементным отношением 0,42 - 0,47 и с соотношением цемента и песка 1:3 и 1:4.

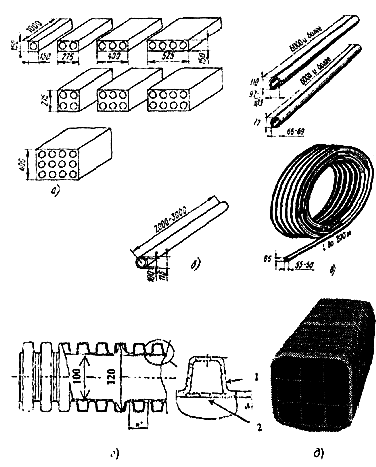

Основные формы и размеры труб и блоков кабельной канализации связи
а) бетонные;
б) асбестоцементные;
в) полиэтиленовые с гладкой внешней поверхностью;
д) мультиканалы
г) полиэтиленовые гофрированные
1 - наружный слой гофрированный;
2 – внуиренний слой - гладкий круглоциллиндрический;
Рисунок 3.1 Основные формы и размеры труб и блоков кабельной канализации связи

Таблица 3. 1 - Характеристика асбестоцементных труб
Наименование трубыd, ммD, ммL, ммМасса, кг
Труба асбестоцементная, 100 мм1001182950/395026
Труба асбестоцементная, 150 мм150 1612950/395035

При испытаниях изготовленных бетонных труб после 28-дневного вызревания в естественных условиях одноотверстные, трехотверстные трубы (блоки) должны выдерживать, не разрушаясь, изгибающую нагрузку от 6,4 кН (650 кгс) до 15,2 кН (1550 кгс). Масса труб составляет: одноотверстных - 32 кг, двухотверстных - 56 кг и трехотверстных - 80 кг.

Для прокладки труб (блоков) изготовляют бетонные подкладки длиной 160, 280 и 410 мм и шириной 120, 120 и 140 мм соответственно для одноотверстных, двухотверстных и трехотверстных труб.

3.2.4 Полиэтиленовые трубы изготовляются из полиэтилена высокой плотности (ПВП) и низкой плотности (ПНП), при этом трубы из ПНП имеют большую толщину стенок. Для кабельной канализации должны использоваться трубы с наружным диаметром 110 и 63 мм и внутренним диаметром соответственно (99±2) мм и (56±1) мм. Длина труб с наружным диаметром 110 мм из ПВП (или ПНП) и диаметром 63 мм из ПВП колеблется от 5,5 до 12,0 м, а с наружным диаметром 63 мм из ПНП-до 200 м, в бухтах, диаметр которых не более 3 м. Соединение труб осуществляется методом стыковой сварки или специальными муфтами.

3.2.5 Помимо полиэтиленовых труб с внешней гладкой поверхностью Изготавливаются и находятся на стадии линейных испытаний трубы гофрированные пластмассовые (ТГП).

Внешняя поверхность этих труб гофрированная, а внутренняя - гладкая. ТГП изготавливаются из различных марок полиэтилена с диаметром условного прохода 100 мм, длина - соответственно техническим условиям завода-изготовителя. ТГП характеризуются следующими параметрами:

а) ТГП выдерживают следующие механические воздействия:
- кольцевую жесткость не менее 4 кПа;
- нагрузку одноосного растяжения не менее 3,0 кН при абсолютной деформации 5 мм;
- нагрузку продольного сжатия не менее 2,0 кН до соприкосновения боковых поверхностей любых гофров;
- 10 одиночных ударов груза массой 5 кг, выполненного в форме цилиндра диаметром 50 мм, падающего с высоты 1,5 м, при температуре минус 20°С.

б) Радиус изгиба при укладке ТГП в грунт составляет не менее 20 наружных диаметров ТГП.

в) ТГП устойчивы к воздействию кислот, масел, загрязнениям и примесям, находящихся в структуре естественных грунтов.

г) ТГП обладают достаточной сопротивляемостью ударным нагрузкам в условиях транспортирования, хранения и строительства.

д) ТГП без потери качества выдерживают следующие климатические воздействия:
- при транспортировании и хранении от минус 50°С до 50°С;
- при эксплуатации от минус 50°С до 50° С;
- при прокладке и монтаже от минус 10°С до 50°С.

е) Срок службы ТГП составляет не менее 50 лет.

3.2.6 Поливинилхлоридные трубы могут применяться для закладных устройств скрытой проводки в зданиях. Трубы характеризуются высокой морозостойкостью - до минус 40°С и пределом прочности на сжатие до 98 МПа (1000 кгс/кв.см). Трубы имеют диаметры 6/10-100/110 мм при массе одного метра соответственно от 0,07 до 4,06 кг.

3.2.7 Стальные трубы с антикоррозийным покрытием используются в отдельных случаях при вынужденном уменьшении заглубления из-за наличия на трассе ранее проложенных других коммуникаций или сооружений. Изогнутые стальные трубы рекомендуется применять при установке распределительных шкафов и устройстве кабельных вводов в здания и на опоры воздушных линий. Используются также стальные трубы при прокладке кабелей под мостами, на стенах зданий, по вертикальным шахтам, под полами и в стеновых блоках зданий и т.п. Стальные трубы применяют диаметром от 6/10,2 до 125/140 мм.

.
