Руководство по эксплуатации кабелей связи
Таблица П28.12.
Комплектация оптических муфт типа МОГ
| Наименование деталей и материалов | Количество, штук | ||||
| МОГ 16/1;1 | МОГ 32/1;1 | МОГР 32/1;3 | МОГРу 32/2;3 | МОГРт 32/3;0 | |
| 1 | 2 | 3 | 4 | 5 | 6 |
| Лоток ТО-У46.00.010 | 1 | 1 | - | - | - |
| Лоток ТО-У15.00.014 | 1 | ||||
| Лоток ТО-У31.00.010 | 1 | ||||
| Лоток ТО-У20.00.010 | 1 | ||||
| Конус ТО-У15.00.006 | 2 | 2 | 1 | ||
| Оголовник ТО-У15.00.011 (на два ответвления) | 1 | ||||
| Оголовник ТО-У15.00.14 (на три ответвления) | 1 | 1 | 1 | ||
| Труба ПВД 90 Л длиной 800 мм | 1 | 1 | 1 | ||
| Труба ПВД 90 Л длиной 490 мм | 1 | ||||
| Труба ПВД 90 Л длиной 490 мм | 1 | ||||
| Кассета МОГ на 16 мест | 1 | 2 | 2 | 2 | 2 |
| или кассета МОГ на 32 места | 1 | 1 | 1 | 1 | |
| Гильза защитная КДЗС | 20 | 36 | 36 | 36 | 36 |
| Стяжка нейлоновая | 2 | 4 | 4 | 4 | 4 |
| Хомут металлический автомобильный 18-25 | 2 | 2 | 4 | 5 | 3 |
| Силикагель ТО-У15.00.020 | 1 | 1 | 1 | 1 | 1 |
| Комплект маркеров для модулей | 1 | 1 | 1 | 1 | 1 |
| Комплект маркеров для волокна | 1 | 1 | 1 | 1 | 1 |
| Трубка ТУТ 100/50 или 110/45, отрезок длиной 110 мм | 2 | 2 | 2 | 2 | 2 |
| Трубка ТУТ 35/15, отрезок длиной 150 мм | 2 | 2 | 4 | 5 | 3 |
| Трубка ТУТ 24/10 или 20/10 или 24/12, отрезок длиной 110 мм | 2 | 2 | 4 | 5 | 3 |
| Трубка ТУТ 19/8, отрезок длиной 60 мм | 2 | 2 | 4 | 5 | 3 |
| Шкурка шлифовальная СФЖ 24 А ГОСТ 13344-79, шириной 20 мм, длиной 440 мм | 1 | 1 | 1 | 1 | 1 |

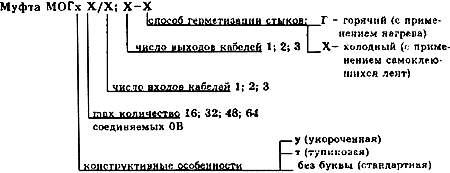

Примечание: Система маркировки муфт типа МОГ
Пример заказа:
Муфта МОГ 32/2; 3-Г
- муфта оптическая городская стандартного исполнения для монтажа ОК с числом ОВ до 32, с двумя входами и тремя выходами, герметизация стыков с применением нагрева.
При заказе желательно указывать марку (тип) оптического кабеля или наружный диаметр ОК.
