Измерение элементарных кабельных участков. П 13 Схемы восстановления ОК. Содержание

Схемы восстановления ОК

П13.1. Повреждения ОК около соединительной муфты

П13.2. Повреждения ОК в пролете

П13.3. Прокладка временного ОК

а) Состояние линии до восстановления ОК


б) Состояние линии после замены ОК

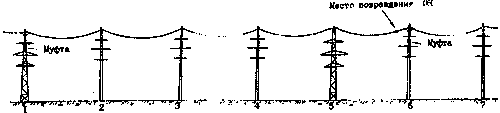

Рис. П13.1. Повреждение ОК около соединительной муфты

а) Состояние линии до восстановления ОК


б) Состояние линии после замены ОК

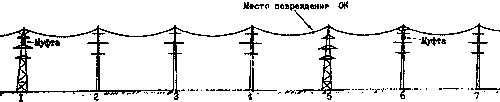

Рис. П13.2. Повреждение ОК в пролете

После восстановления опоры ВЛ ОК монтируется от опоры 1 до опоры 6, либо от опоры 3 до опоры 5 или 6 с установкой дополнительной муфты

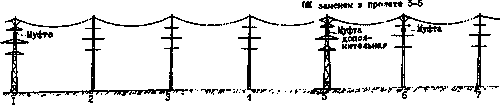

Рис. П13.3. Прокладка временного ОК
