Принцип действия получившегося металлоискателя "передача - прием" заключается в регистрации сигнала, отраженного металлическим предметом Этот сигнал возникает вследствие воздействия на металл переменного магнитного поля передающей (излучающей) катушки металлоискателя, соединенной с генератором.

...

...

...

...

...

...

...

...

Назад к статье

Приемная катушка расположена в одной плоскости с передающей таким образом, что проходящие через нее магнитные силовые линии создают малую ЭДС На выводах катушки сигнал либо отсутствует, либо весьма мал. Дальнейшее уменьшение сигнала обеспечивает узел компенсации. Если в поле катушек попадает металлический предмет, индуктивная связь между ними изменяется, на выводах приемной катушки появляется электрический сигнал, который усиливается, выпрямляется, а затем фильтруется. В итоге на выходе фильтра появляется постоянное напряжение, которое возрастает при приближении катушек к металлическому предмету.

...

...

...

...

...

...

...

Этот сигнал поступает на один из входов узла сравнения, где сравнивается с опорным напряжением, которое прикладывается к его второму входу. Уровень опорного напряжения отрегулирован таким образом, что даже небольшое увеличение сигнала приводит к существенному изменению уровня сигнала на выходе узла сравнения. Это, в свою очередь, приводит в действие электронный ключ, управляющий звуковым сигнализатором обнаружения металлического предмета.

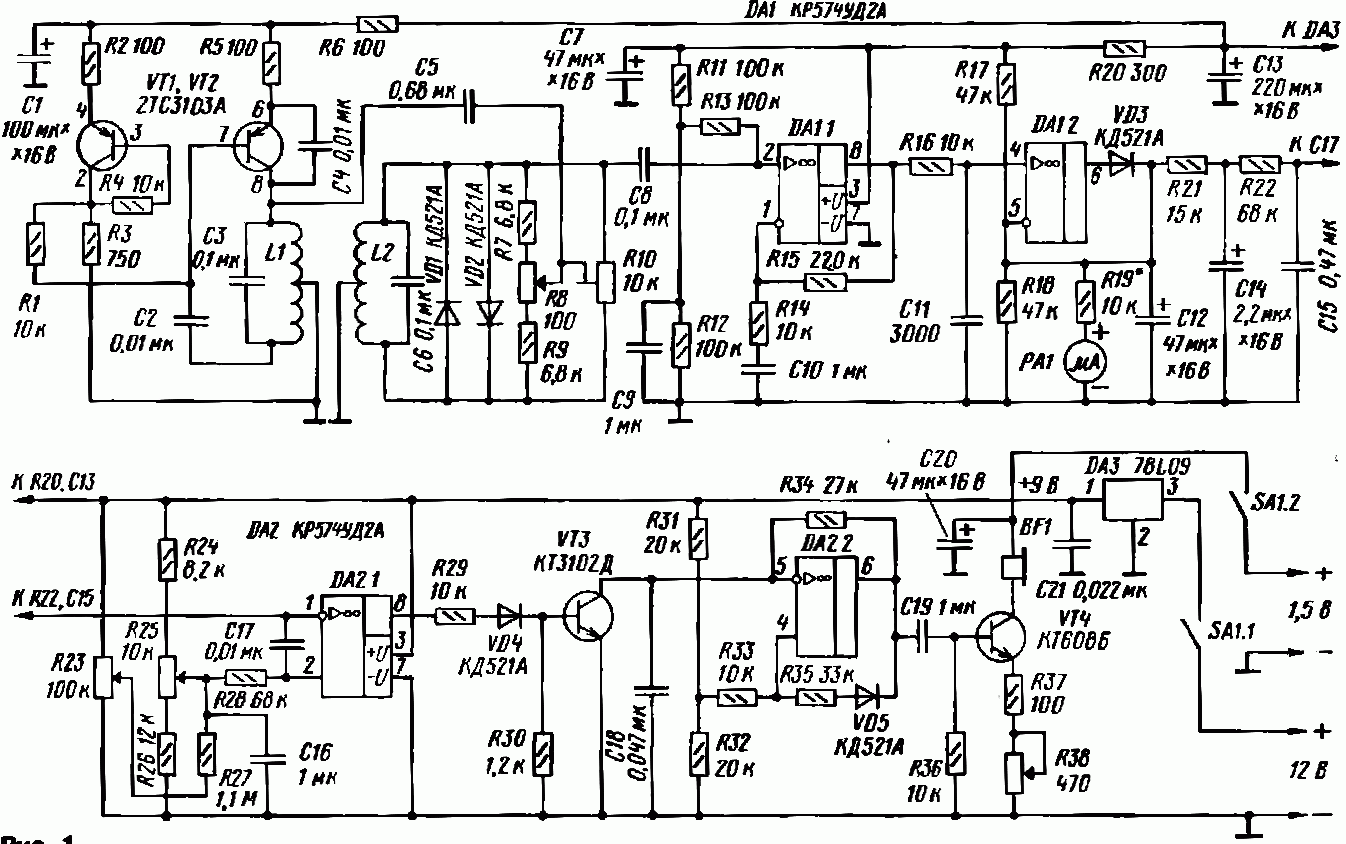

Электрическая принципиальная схема металлоискателя по принципу передача-приём
Рис.1

Схема усовершенствованного металлоискателя приведена на рис. 1. Генератор, выполненный на транзисторе VT2 и контуре L1 C3, работает на частоте примерно 4.6 кГц. Низкая частота генератора обеспечивает, с одной стороны, слабую реакцию металлоискателя на нежелательные сигналы (например, возникающие при наличии мокрого песка, мелких кусочков металла и т.д.). а с другой - хорошую чувствительность.

Назад к статье

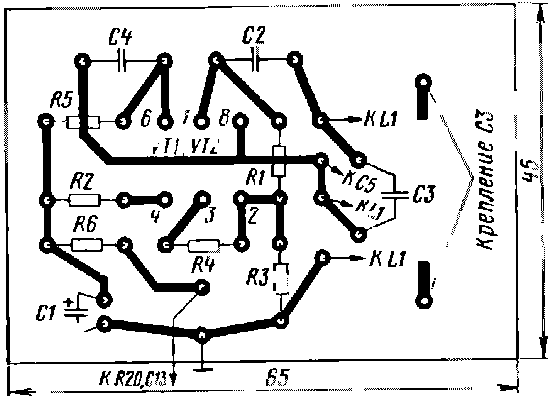

Печатная плата металлоискателя по принципу передача-приём
Рис.2
Назад к статье

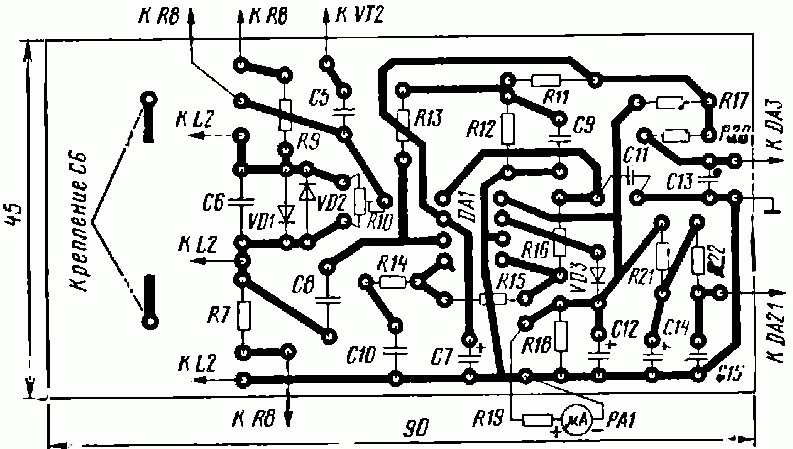

Печатная плата самодельного металлоискателя
Рис.3

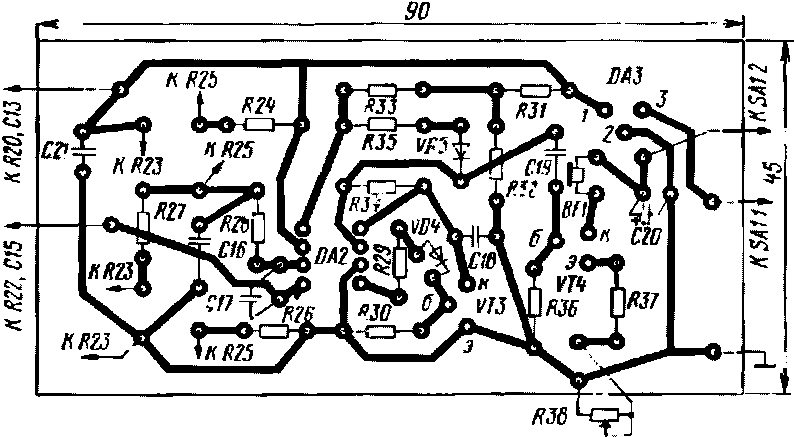

Печатная плата металлоискателя сделать самому
Рис.4

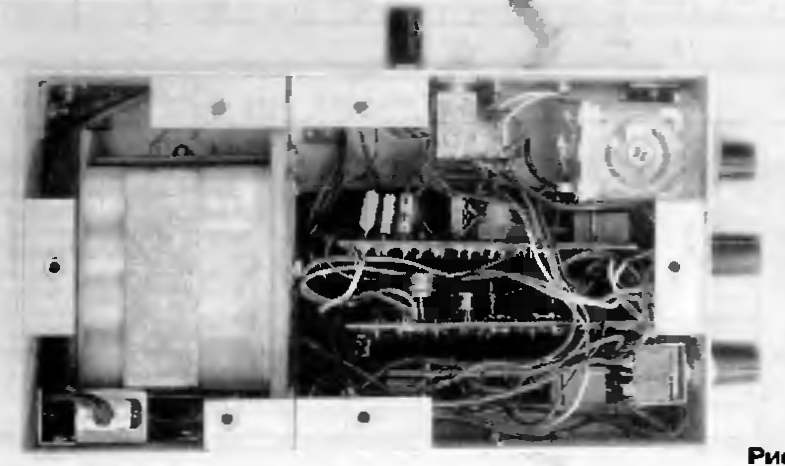

Фотграфия платы металлоискателя по принципу передача-приём
Рис.5

Назад к статье


Датчик металлоискателя по принципу передача-приём

Рис.6

Особое внимание нужно уделить изготовлению катушек. Их наматывают на оправке диаметром 140 мм, в качестве которой хорошо использовать стеклянную банку. Каждая катушка состоит из 200 витков эмалированного медного провода диаметром 0,27 мм с отводом от среднего витка. Прежде чем снять катушку с оправки, ее перевязывают в трех-четырех местах, а после снятия обматывают прочной нитью чтобы витки плотно прилегали друг к другу.

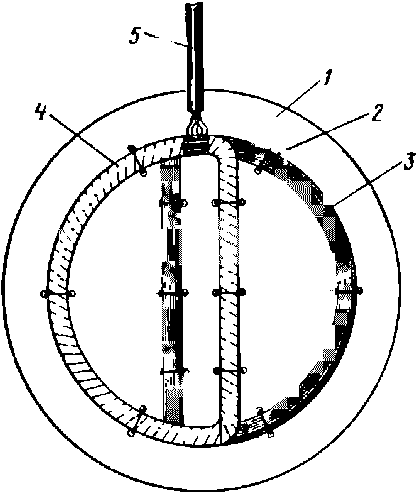

Датчик металлоискателя по принципу передача-приём
