Радио 2005 - 2 стр. 36, 37
Схемы искателя трассы и места повреждения контура защитного заземления
Л. КОМПАНЕНКО, г. Москва
Прибор предназначен для поиска проводов контура защитного заземления, расположенных вне сооружения в грунте на глубине 0,5...1,5 м. С его помощью можно находить и закопанные в землю кабели (предварительно обесточенные).
Прибор состоит из генератора импульсов тока, подаваемых в проверяемый контур, и приемника с индуктивным щупом, чувствительным к создаваемому этими импульсами магнитному полю. Приемник снабжен звуковым индикатором, по сигналам которого и находят трассу. На случай проведения работы при повышенном шуме имеется и светодиодный индикатор, дублирующий звуковой.

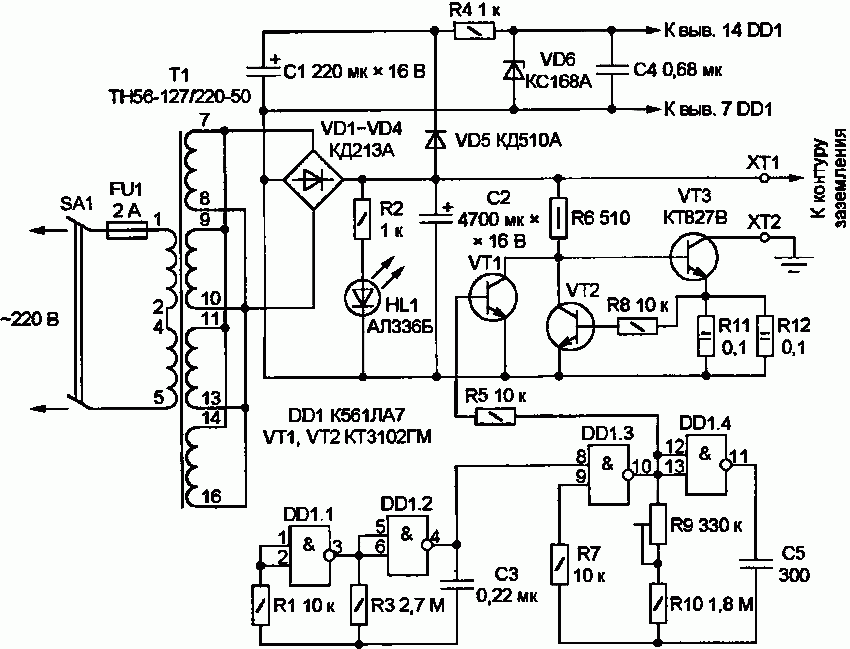

Схема генератора изображена на рис. 1. Напряжение сети 220 В трансформатор Т1 понижает до 6,3 В. Чтобы довести допустимый ток нагрузки до 15 А, вторичные обмотки соединены параллельно. Для унифицированных трансформаторов серии ТН это допустимо. Светодиод HL1 сигнализирует о включении генератора.
...
...
Рис.1
Вернуться к статье
Рис.2
Вернуться к статье

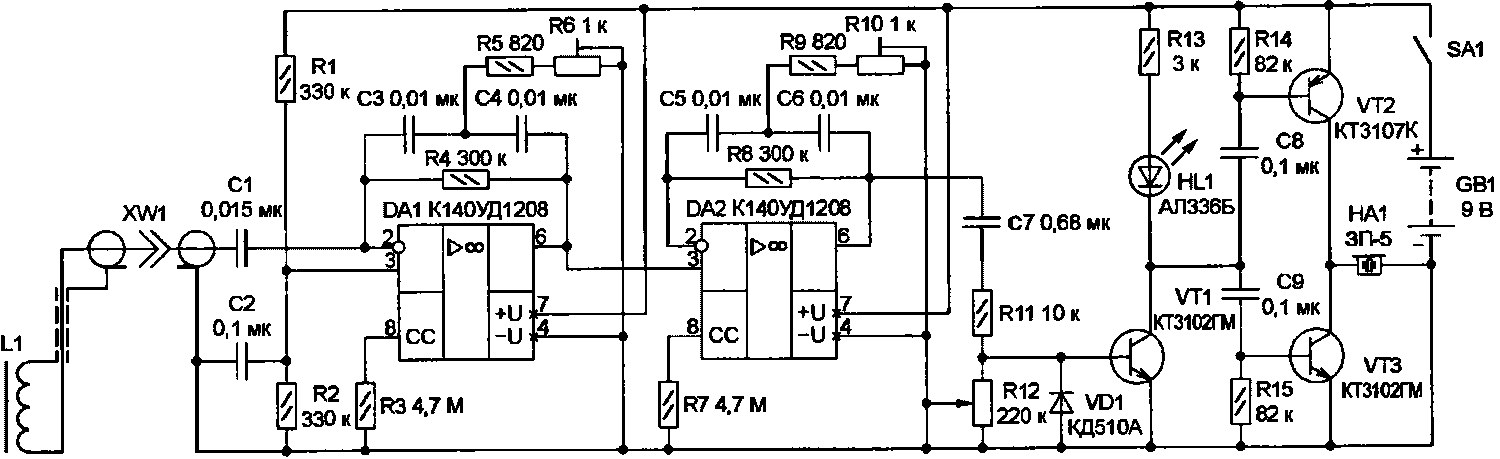

Схема приемника с подключенным к его входу щупом приведена на рис. 2. Катушка щупа L1 соединена экранированным проводом через разъем XW1 с входом первой ступени селективного усилителя на ОУ DA1. Вторая ступень на ОУ DA2 идентична первой. Усилитель настраивают на частоту импульсов генератора (1000 Гц) с помощью подстроенных резисторов R6 и R10. Принятый сигнал, усиленный еще двумя ступенями на транзисторах VT1 и VT2, VT3, звучит в пьезоизлучателе НА1. Включенный в коллекторную цепь транзистора VT1 светодиод HL1 вспыхивает во время приема пачки импульсов и гвснет в паузе.
...
...
