Оборудование колодцев кабельной канализации

К оборудованию колодцев, не считая крепёжных деталей, относят кронштейны, консоли и люки

Кронштейн стальной кабельный ККП-1300
ККП-1300

Кронштейн кабельный

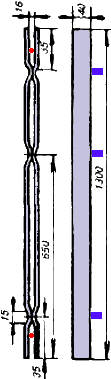

Кабельный кронштейн обычно изготавливается из двух соединённых стальных полос (рисунок справа). Между этими полосами при монтаже проходят все крепёжные болты и шпильки. Кронштейн крепится вертикально.

На рисунке из "Руководства по СЛСМСС" (Оборудование колодцев кабельной канализации связи) нет упоров, обычно присутствующих на готовых изделиях (помечены, синим цветом). Назначение их в создании зазора между стенкой колодца и стальными пластинами. Зазор, в свою очередь необходим для головок консольных болтов.

Красными точками на рисунке обозначены места возможных крепёжных закладных шпилек, за которые кронштейн прикручивается к стене колодца.

Разновидности кронштейнов по длине и профилю могут обозначаться как ККП-600, ККП-1300, ККУ-1300, ККУ-1900. ККУ изготавливается не из пластин, а из уголка.

Консоли для колодцев кабельной канализации

Размеры кабельных консолей
Размеры кабельных консолей

Кабельная консоль это своеобразная полочка для выкладки кабеля в колодцах коллекторах и шахтах. Изготавливается из чугуна, сплава алюминия или, что бывает редко, пластмассы.

Консоль кабельная двухместная
Кабельная консоль двухместная

Консоль в колодце крепится к кронштейну посредством специальных консольных болтов. Особенность этих метизов в т-образной шляпке. Шляпка продевается между пластинами кронштейна и поворачивается на 90 градусов. Окончательная фиксация достигается при прикручивании консоли гайкой.

Консоли различаются по количеству кабельных мест. В колодцах с большим количеством кабелей и каналов устанавливаются многоместные изделия, в небольшие колодцы (ККС-1, ККС-2) обычно идут одноместные.

Официальное описание в "Руководстве по СЛСМСС" → 3.15 Оборудование колодцев кабельной канализации связи

Люки колодцев кабельной канализации связи

Чугунная крышка канализации связи
Чугунная крышка сверху

Люк кабельной канализации связи
Вторая крышка стальная

Люки связных колодцев имеют отличительную особенность - они должны запираться на замок. В старом исполнении и в Руководстве по СЛСМСС Оборудование колодцев кабельной канализации связи в составе люка должны присутствовать две крышки: тяжёлая чугунная, способная выдержать наезд автомобиля и лёгкая стальная с прорезями для замка. Назначение второй крышки антивандальное — без специально ключа открыть её очень сложно. В горловине люка сделаны специальные пазы для удержания этой крышки и язычка замка.

При, казалось бы, правильной задумке люки закрываются на ключ крайне редко, почти никогда. Связано это с тем, что намучившись с ржавыми или окислившимися замками, связисты быстро выкидывают проблемную арматуру. Ни какая смазка этого замка не выдерживает солевого раствора прорекающего по нашим дорогам и замки больше проблем создают кабельщикам, а не потенциальным вандалам. Те в свою очередь предпочитают не пачкаться в колодцах, а "вандалить" в более доступных местах

Впоследствии приёмка в эксплуатацию новых колодцев проходит без замков, хотя лёгкие стальные крышки никто не выкидывает и они очень долго присутствуют в составе люка.

Относительно недавно появились чугунные крышки, в составе которых встроен простой поворотный запор. Открываться этот замок должен ключом с трёхгранной головкой (фото люка с такими замками ниже).

Такие запоры тоже обычно не запирают. У них другая проблема: эти люки очень сложно открыть зимой. Простая вмёрзшая крышка после нескольких ударов лома начинает подпрыгивать, освобождаясь от наледи. Если же подобный люк закрыт на запоры, то открыть его гораздо сложнее, ведь замки тоже вмерзают.

По поводу люков есть рассказ антитеррористические колодцы.

Далее фотографии чугунных крышек колодцев связи. В какой-то мере по рисунку на люке кабельщики отличают свои колодцы от других подземных коммуникаций.

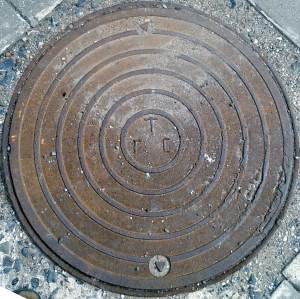

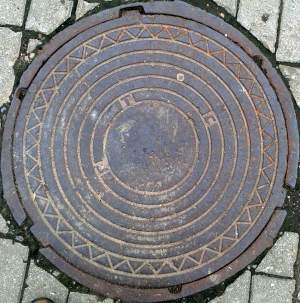

Чугунный люк кабельной канализации   Чугунный люк кабельной канализации
Люки кабельной канализации связи

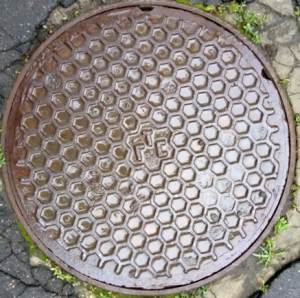

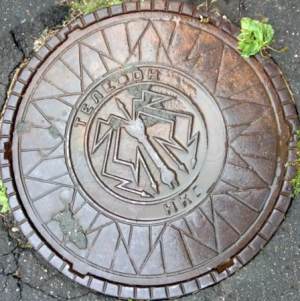

Чугунный люк кабельной канализации   Чугунный люк кабельной канализации
Люк-раритет (под ним кирпичный колодец) и новый тип люков с замками в крышке
(кружки вверху и внизу)
