Цветовой счёт в оптоволоконных кабелях

Цвет окраски оптических шнуров (патчкордов), а так же пигтейлов

Цвет окраски оптических шнуров (патчкордов), а так же пигтейлов зависит от типа оптоволокна находящегося в нём. Наиболее распространёны  жёлтый (одномодовое волокно) и   оранжевый (многомодовое оптоволокно) цвет оболочки. Тем не менее и ранее и в настоящее время использовалась и другая расцветка. Например, многомодовый шнур мог быть окрашен в чёрный цвет.

В настоящее время так же может быть использованы цвета:
 синий  и  чёрный   - шнур с многмодовым оптоволокном, с сердцевиной диаметром 62,5 мкм (американо-японский стандарт)
 голубой - многомодовый OPTI-CORE ™ 10GIG ™ 50/125 мкм OM3;

Есть и официальная информация по этому вопросу. Далее таблица из ГОСТ Р 53246-2008. → Волоконно-оптические кабели

Т а б л и ц а 6 Маркировка цветовым кодом в зависимости от класса оптического волокна

Тип и класс волокнаДиаметр волокна, мкмЦвет оболочки
Многомодовое, класс Ia50/125Оранжевый
62,5/125Серый
85/125Голубой
100/140Зеленый
Одномодовое, класс IVaВсе указанные диаметрыЖелтый
Одномодовое, класс IVbКрасный

Цветовой счёт волокон, идентификация по цвету в оптических кабелях

Цветовая идентификация оптоволокна

С раскраской оптических волокон всё гораздо хуже, последовательностей цветовой идентификации много, к тому же с увеличением количества производителей оптоволоконных кабелей их число увеличивается. Видимо, последующие таблицы не имеют практической ценности и скорее доказывают бесполезность систематизировать бессистемное.

По практике работы с цветами волокон замечу, что при монтаже оптоволоконного кабеля, на сколько это возможно стараются сваривать волокна "цвет в цвет" и, конечно же, выбранная последовательность счёта должна документироваться. Практически приходилось сталкиваться с несоблюдением производителем кабеля цветовой гаммы окраски волокон, спасибо, хоть совсем одинаковые по цвету, волокна в одном модуле не встречались.

Впрочем есть и официальные рекомендации по этому вопросу в ГОСТ Р 53246-2008. → Волоконно-оптические кабели

Далее в таблицах значок “ знак М+ ” обозначает наличие меток, обычно наносящихся на второй дюжине волокон модуля. Метки наносятся на волокно с интервалом от 25 до 60 мм

Цветовое кодирование в оптоволоконных кабелях «КабельЭлектроСвязь» и «Инкаб», «Интегра-Кабель»

Расшифровка маркировок оптоволоконных кабелей этих фирм на страницах:
«КабельЭлектроСвязь» (ОКМБ, ОЭК)«Инкаб» (ДПО-П, ДПС-Н)«Интегра Кабель» (ИК, ИКА, ИКБ, ИКВ, ИКП, ИКС)

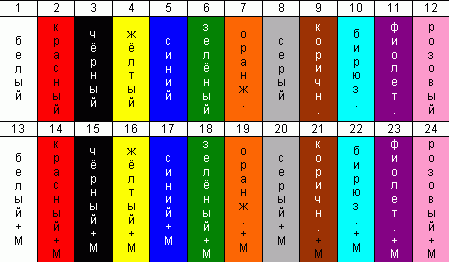

Цветовое кодирование (цветовая маркировка) кабеля с маркировкой СЛ-ОКМБ, ДПО-П, ДПС-Н



Цветовая идентификация оптических волокон и модулей в кабелях "Оптен"

Расшифровка маркировки оптоволоконных кабелей этой фирмы здесь:
«Оптен» (ОПН, ДПО, ДПС-Н)

В этой фирме отошли от простого счёта идентификации и набор цветов в их кабелях меняется в зависимости от количества оптических волокон.

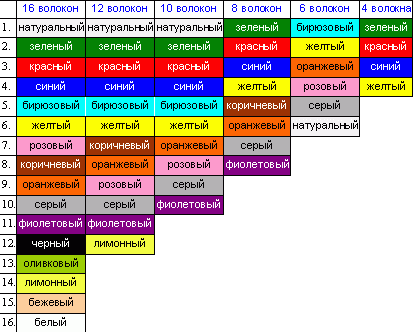

Цветовое кодирование в кабелях Оптен (маркировка ДПС, ТОС, ДПЛ)


Порядок цветов ОВ в оптоволоконном модуле ЗАО "ОКС 01"

Расшифровка маркировки оптоволоконных кабелей этой фирмы здесь:
«ОКС 01» (ДПО, ДПЛ, ОПС, ОАС, ДАС, ДА2, ОА2, ОСВ)

При этом при той же маркировке кабеля порядок цветов ОВ в модуле ЗАО "ОКС 01" (маркировка ДПС, ТОС, ДПЛ) другой, и то же зависит от числа волокон:

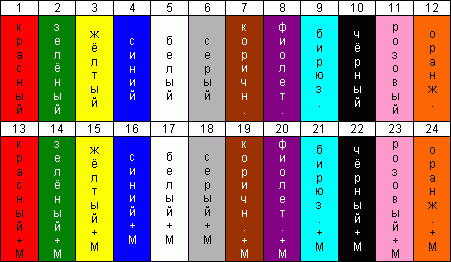

Порядок цветов ОВ в модуле ЗАО ОКС 01




Цветовая кодировка оптических волокон в оптоволоконных кабелях Самарской Оптической Кабельной Компании

Расшифровка маркировки оптоволоконных кабелей этой фирмы здесь:
«СОКК» (ОКЛ, ОКЛЖ, ОКЛм)

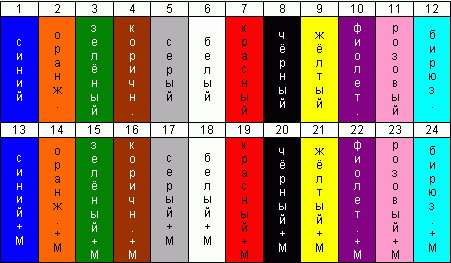

Цветовая кодировка оптических волокон в оптоволоконных кабелях Самарской Оптической Кабельной Компании

По требованию заказчика цветовая кодировка может быть изменена




Цветовая кодировка оптических волокон применяемая ЗАО «Завод «Южкабель»*

Расшифровка маркировки оптоволоконных кабелей этой фирмы здесь:
«Южкабель» (ОП, ОАрП, О2КП, ОЦКП)

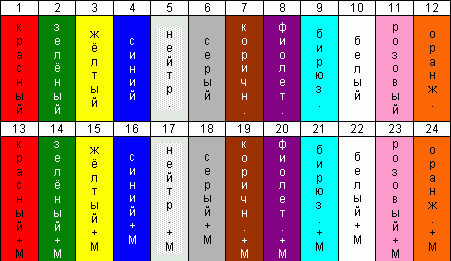

Цветовое кодирование (цветовая маркировка) кабеля с маркировкой ОП, ОАрП, ОКП, ОаКП, О2КП, ОБП, ОСпП, ОЦАрП, ОЦБгП, ОЦКП

* По требованию заказчика сочетание цветов может быть изменено


Расцветка оптических волокон в оптических кабелях ОАО "Электрокабель" Кольчугинский завод"

Расшифровка маркировки оптоволоконных кабелей этой фирмы:
Маркировка и справочник по ОВ кабелям ОКЗ-М-, ОКЗА-, ОКВ-, ОКВп-, ОКС-



123456789101112
нату-
ральный
зелё-
ный
красныйсинийбирю-
зовый
желтыйкорич-
невый
оранже-
вый
розовыйфиоле-
товый
серыйчерный




Цветовое кодирование по IEC 60304

Цветовое кодирование (цветовая маркировка) по IEC 60304




Цветовое кодирование по Belden (США). Использовано в кабеле FinMark

Цветовое кодирование (цветовая маркировка) по Belden (США) в кабеле FinMark


Цветовое кодирование по nkt (ФРГ)

Цветовое кодирование (цветовая маркировка) по по nkt (ФРГ)

Цветовое кодирование по R&M (Швейцария)

Цветовое кодирование (цветовая маркировка) по R&M (Швейцария)

Есть и официальные рекомендации по этому вопросу в ГОСТ Р 53246-2008. → Волоконно-оптические кабели
